介紹
很久以前跟輔導團的老師的共備會議中，討論到如何讓學生理解物體的運動軌跡。老師提出在課堂實驗中，會讓學生用相機拍攝物體的運動軌跡，然後用 APP 將照片疊加起來，這樣就可以看到物體的運動軌跡。
不過聽到這個使用方法後，我想到的是因為很多學校會因為安全性的考量，會將平板中下載 APP 的權限關閉，這樣一來，學生就無法使用 APP 進行拍攝，因此我就想說來寫一個網頁版的物體軌跡記錄器，學生就可以在課堂上直接使用瀏覽器進行拍攝與紀錄。
這個程式碼的由來是使用 cursor 與 claude 3.5 模型進行撰寫。
軟體演示
立即使用
版本更新
- 1.0.1 版本：
- 實現基本功能，包括多重曝光拍攝、自定義倒計時、相機選擇、畫面旋轉、即時預覽、疊加圖像生成、測量工具和圖像下載。
主要特點
-
物理實驗：記錄和分析物體的運動軌跡，如自由落體、拋物線運動等。
-
隱私安全：本程式不會收集任何個人資料，也不會將資料傳送到任何伺服器。
-
多重曝光拍攝：通過設定連拍張數和間隔時間，捕捉物體的運動軌跡。
-
自定義倒計時：為每次拍攝設置倒計時，確保單人的情況下也可以順利操作。
-
相機選擇：包括前置和後置攝像頭，適用於各種裝置。
-
畫面旋轉：提供 0°、90°、180° 和 270° 四種旋轉選項，滿足不同的拍攝角度需求。
-
即時預覽：拍攝完成後，可以立即在照片條中查看所有捕獲的圖像。
-
測量工具：在查看圖片時，可以使用內置的測量工具來計算圖像中的像素距離。
-
疊加圖像下載：測量完畢後，可以下載自動生成一張包含完整運動軌跡的疊加圖像。，方便後續分析和分享
-
跨平台使用：基於 HTML5 和 JavaScript 開發，無需安裝，跨平台兼容。
-
PWA 支援：支援 PWA 功能，可以安裝到手機或平板的桌面，並在離線情況下使用。
操作說明

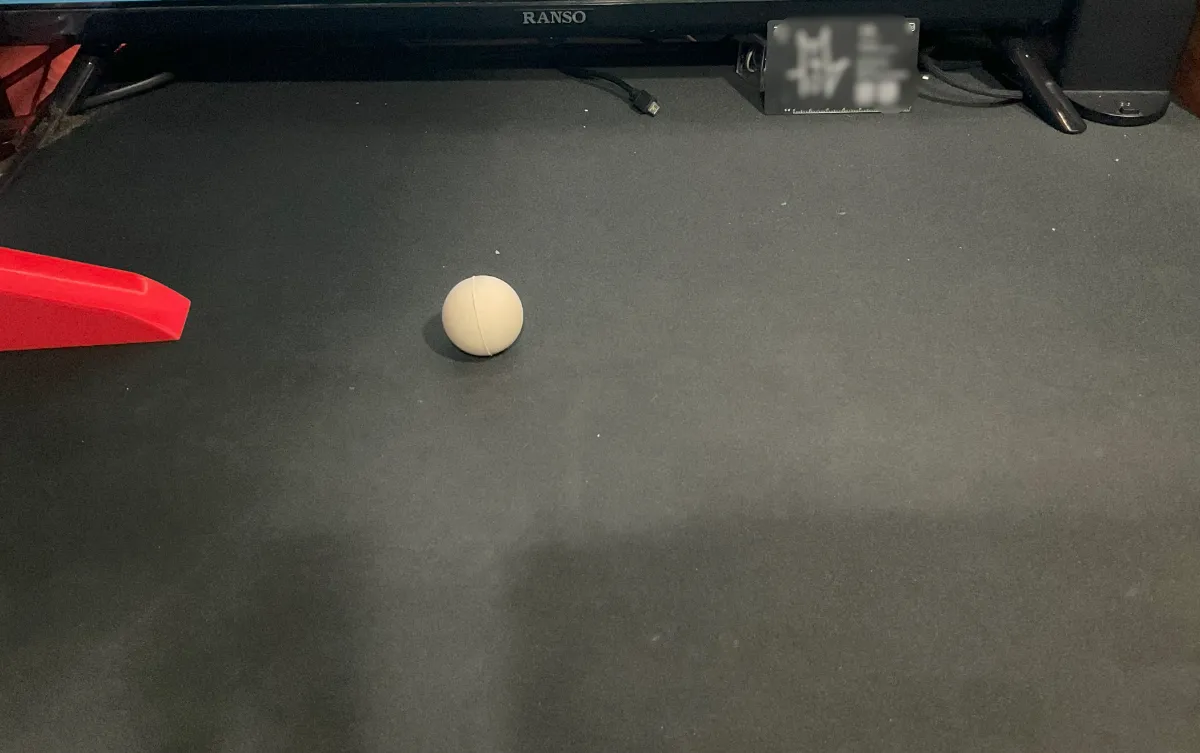

實驗場地
- 讓物體與背景有明顯的對比，白球配黑色背景或是黑色球配白色背景等，這樣比較容易判斷物體的軌跡。
- 請使用腳架固定裝置，避免移動造成拍攝的晃動。

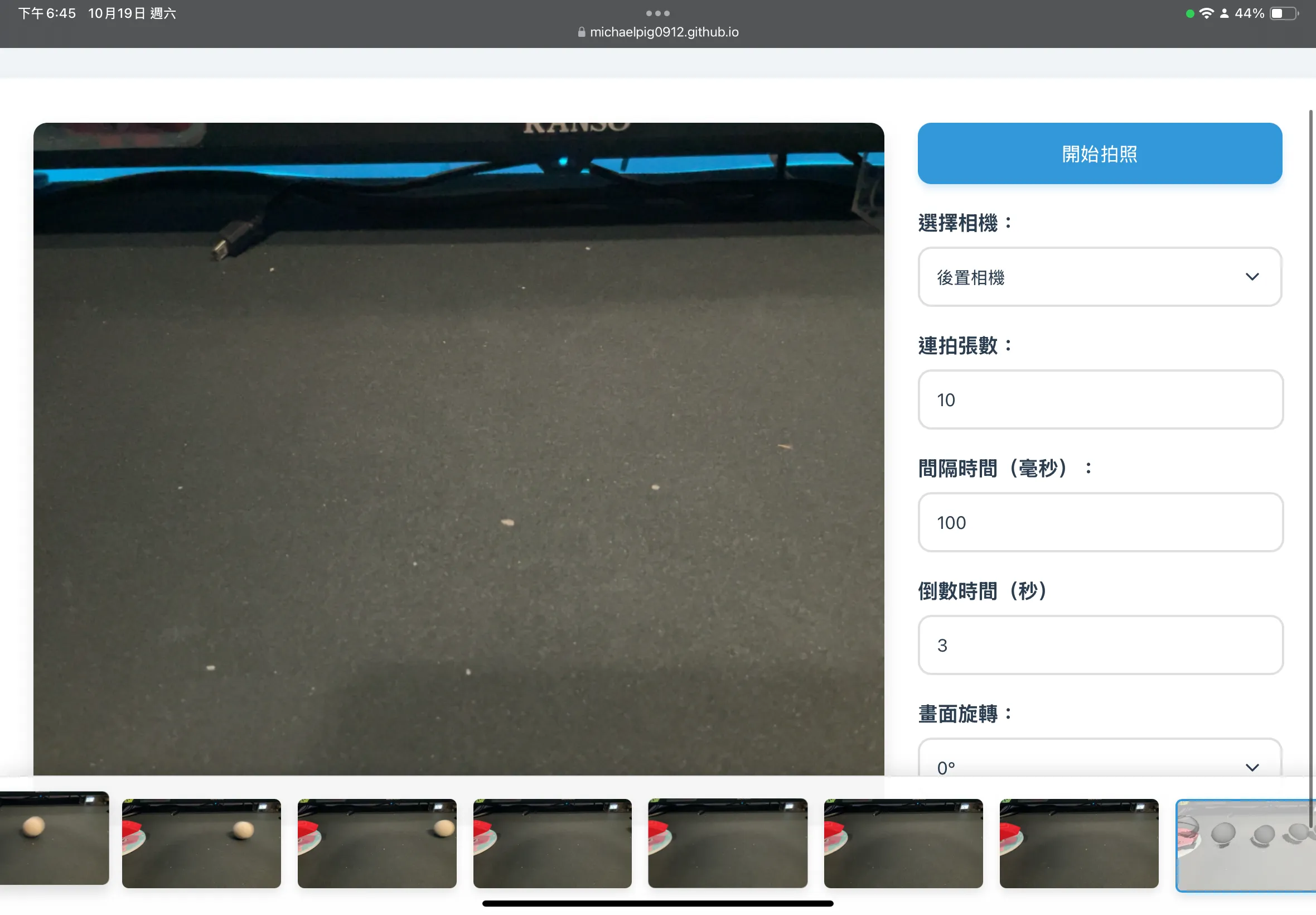

操作介面
-
給予拍攝的權限
-
設定相機：可以選擇前置或後置相機
-
設定連拍張數
-
設定拍攝間隔時間
-
設定倒數計時
-
設定畫面旋轉：可以選擇 0°、90°、180°、270°
-
點擊開始拍攝：就會開始倒數，倒數完後就會開始拍攝。

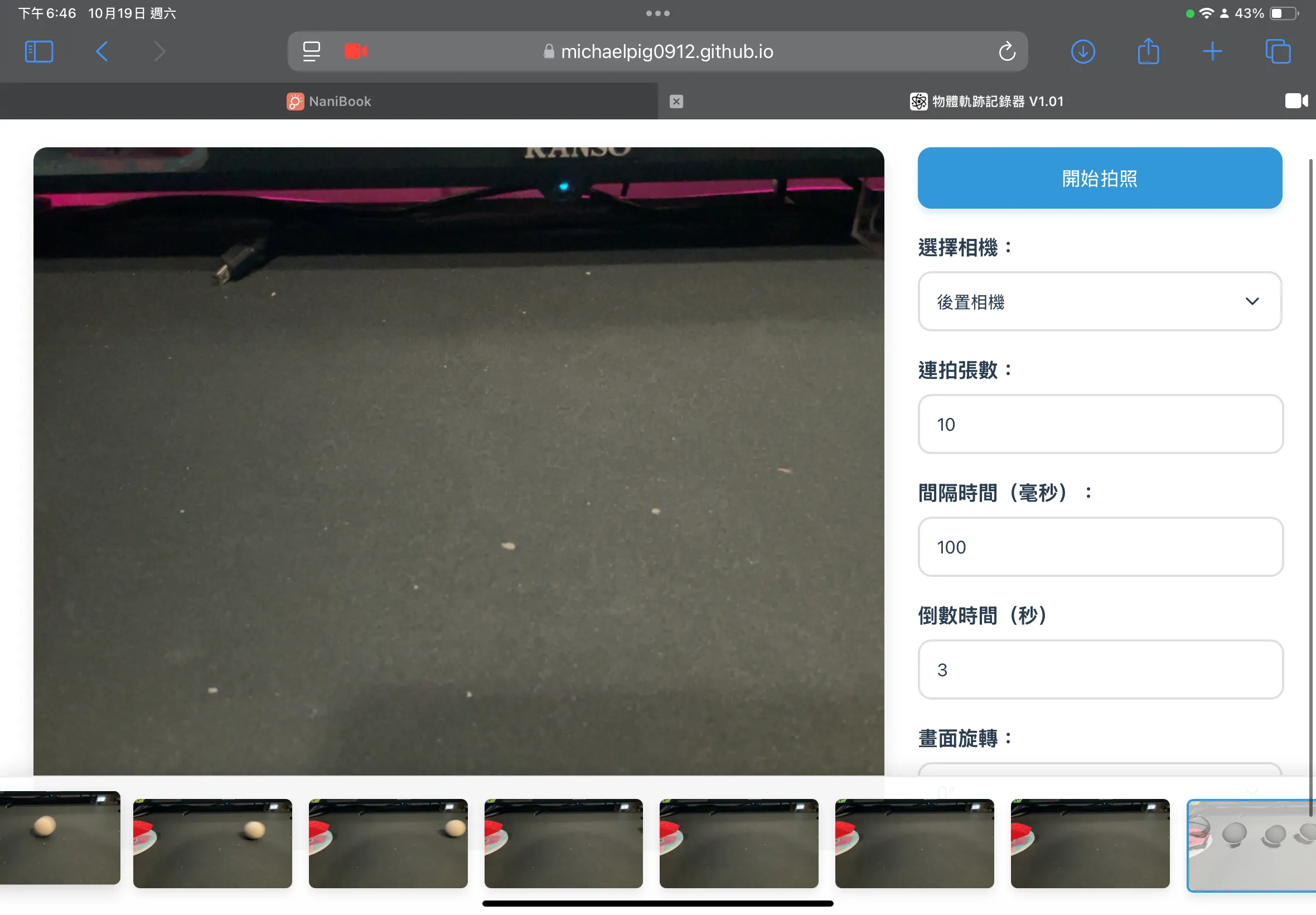

操作介面

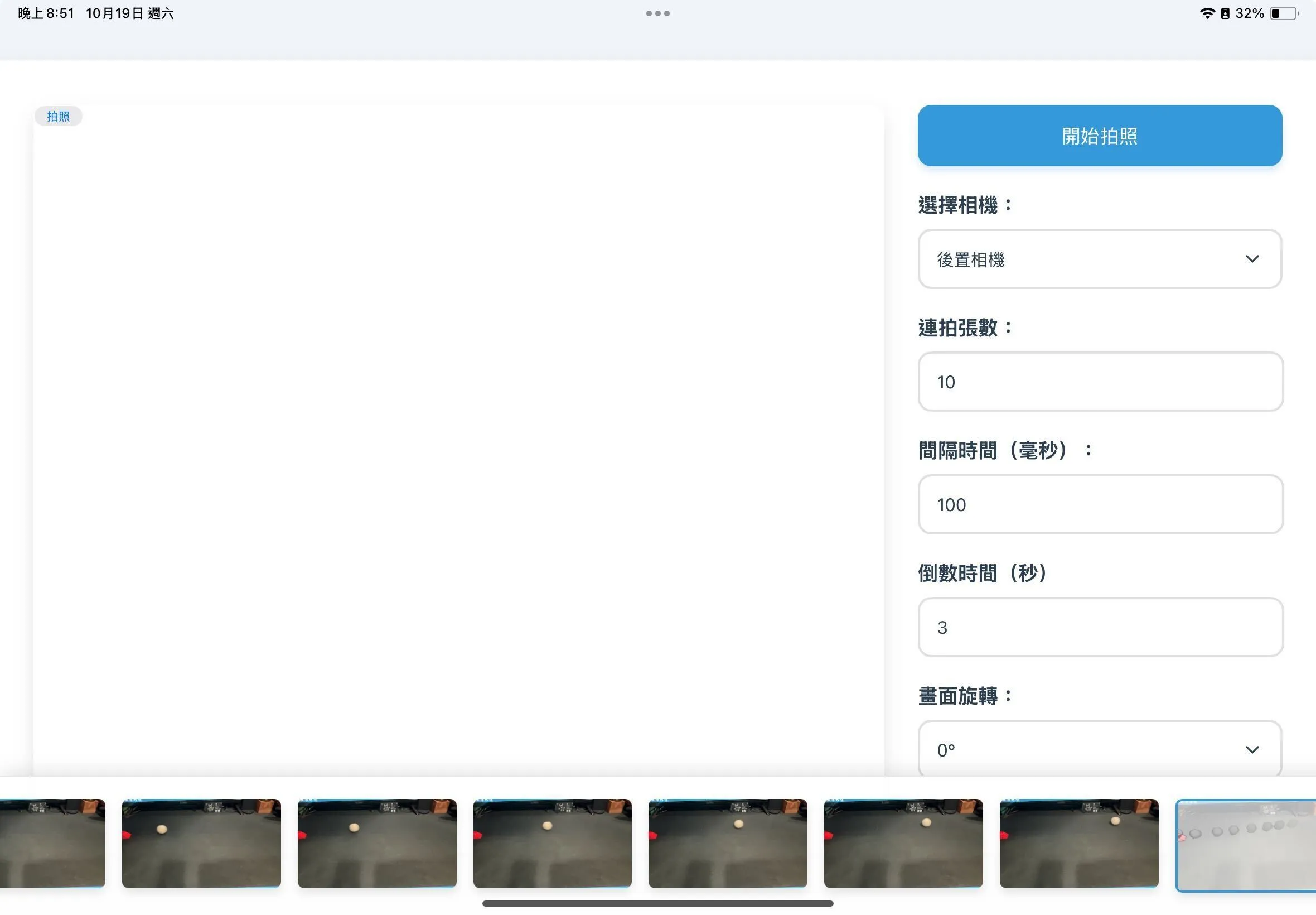

看拍攝的結果
- 可以點擊下方的圖片，查看拍攝的結果。最後一張圖片會是包含所有軌跡的圖片。

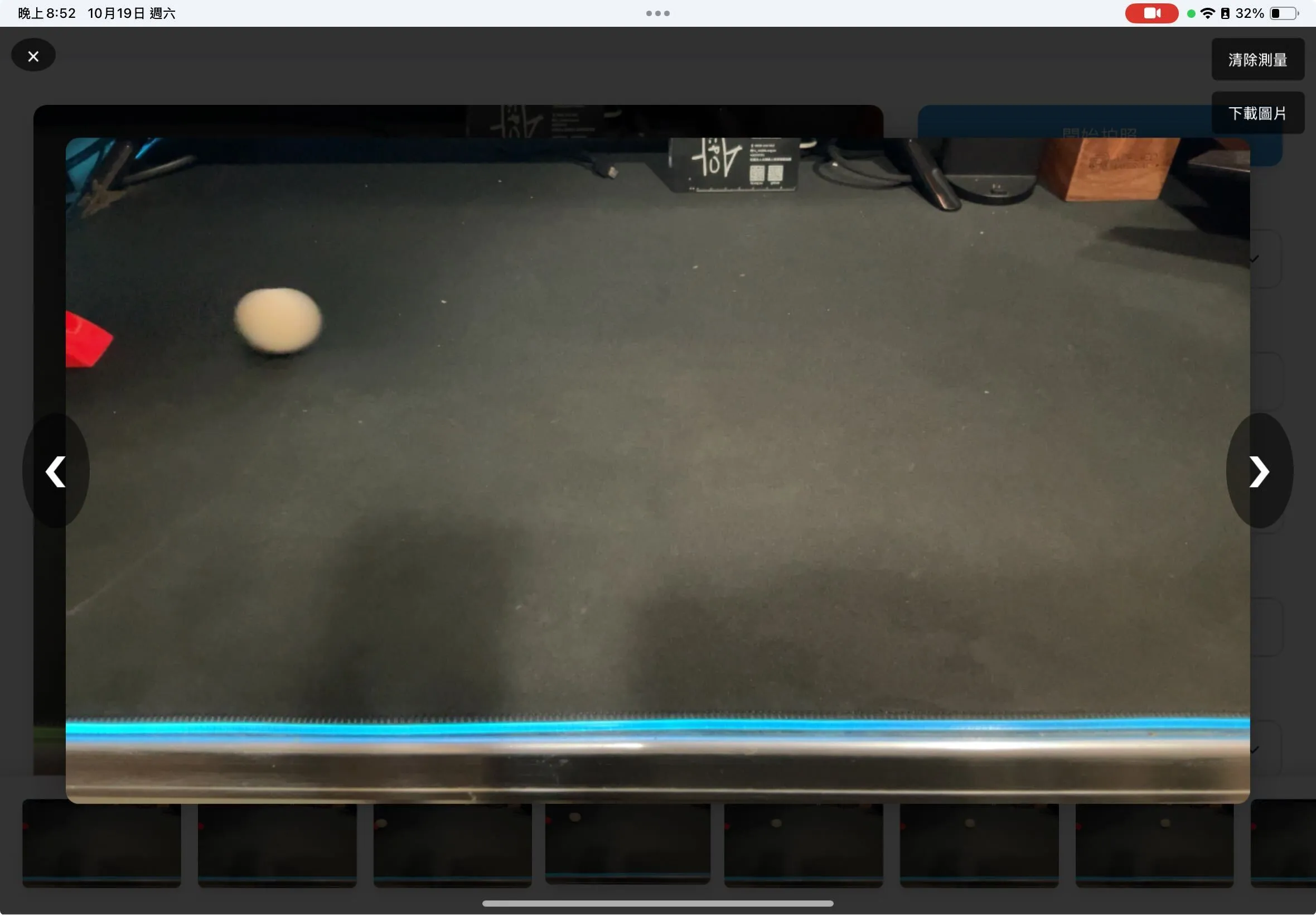

拍攝的結果 - 可以看到連拍的結果。
連拍結果 - 疊圖效果會是這樣，

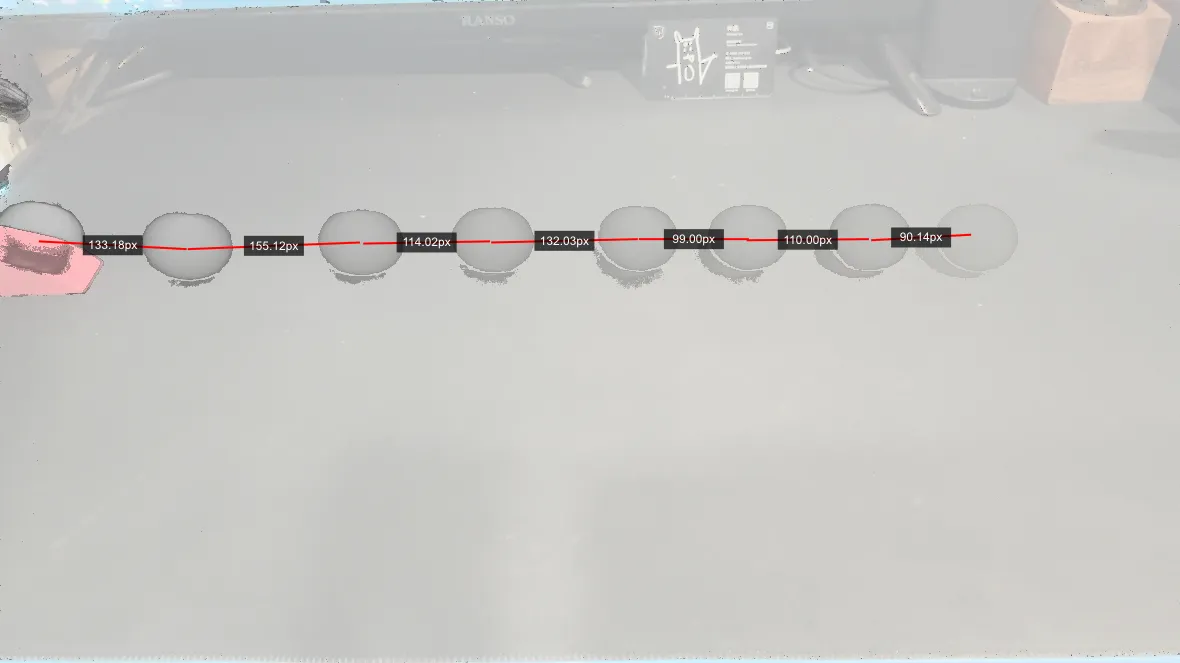

疊圖結果，會看到灰白的軌跡 - 點擊兩個點會自動出現量測的線，單位是 px ，透過這個就可以換算成實際的比例。
點擊兩個點會自動出現量測的線 - 按右上角的按鈕可以下載疊圖完後的圖片。
設定離線使用
iPad
- 按右上角有一個箭頭向上的按鈕

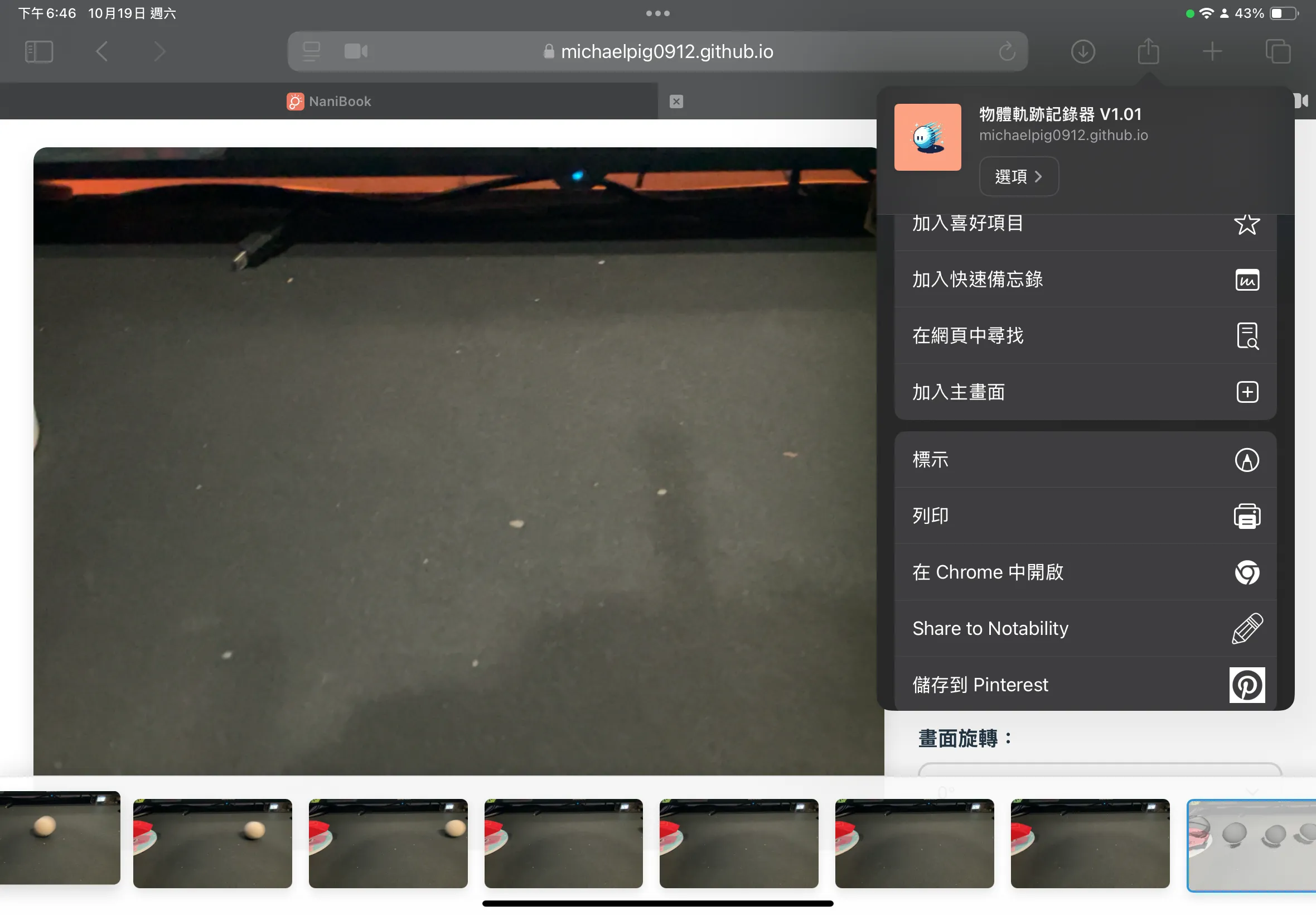

右上角有一個箭頭向上的按鈕 - 選擇加入主畫面

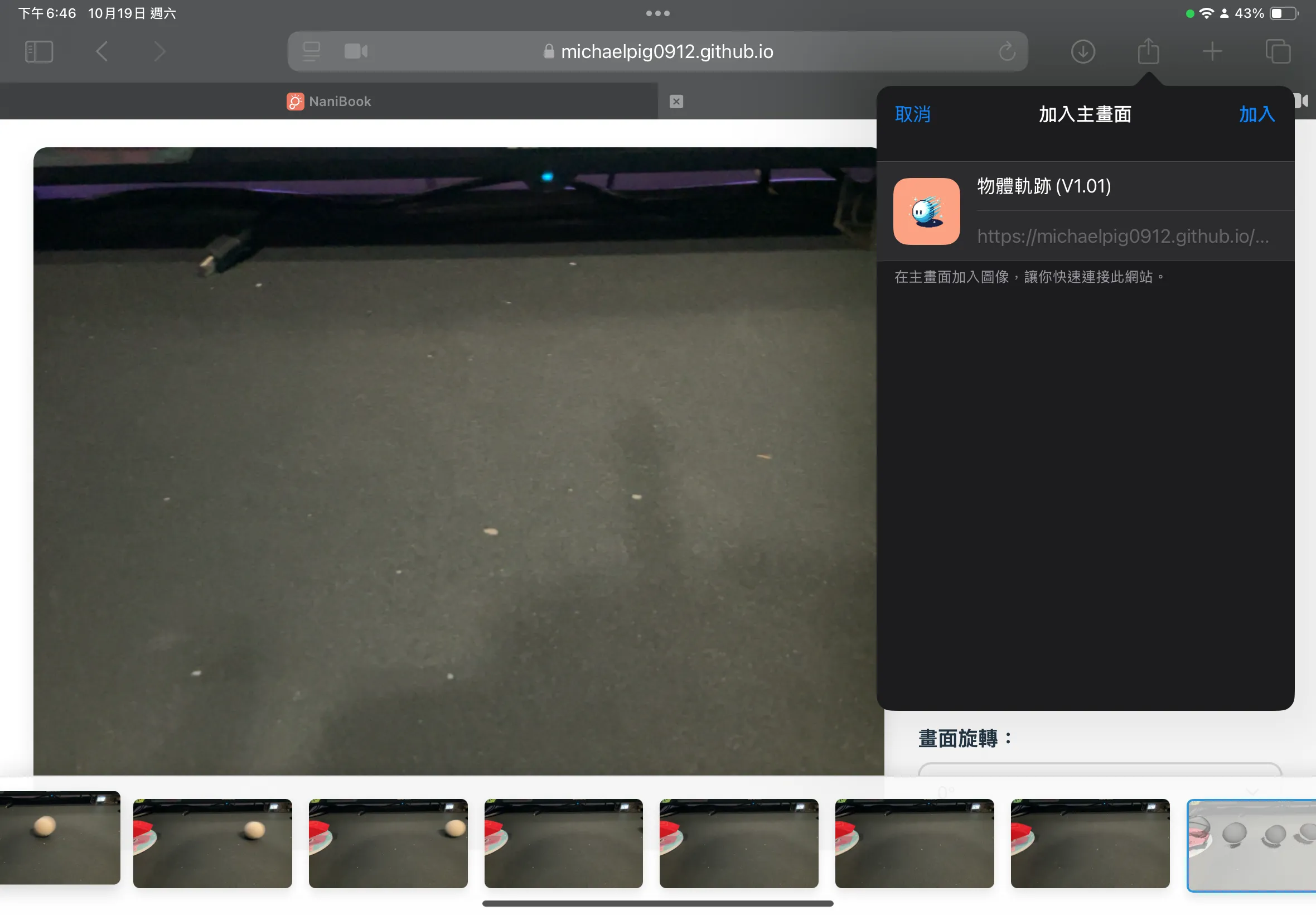

選擇加入主畫面 - 點選加入主畫面。

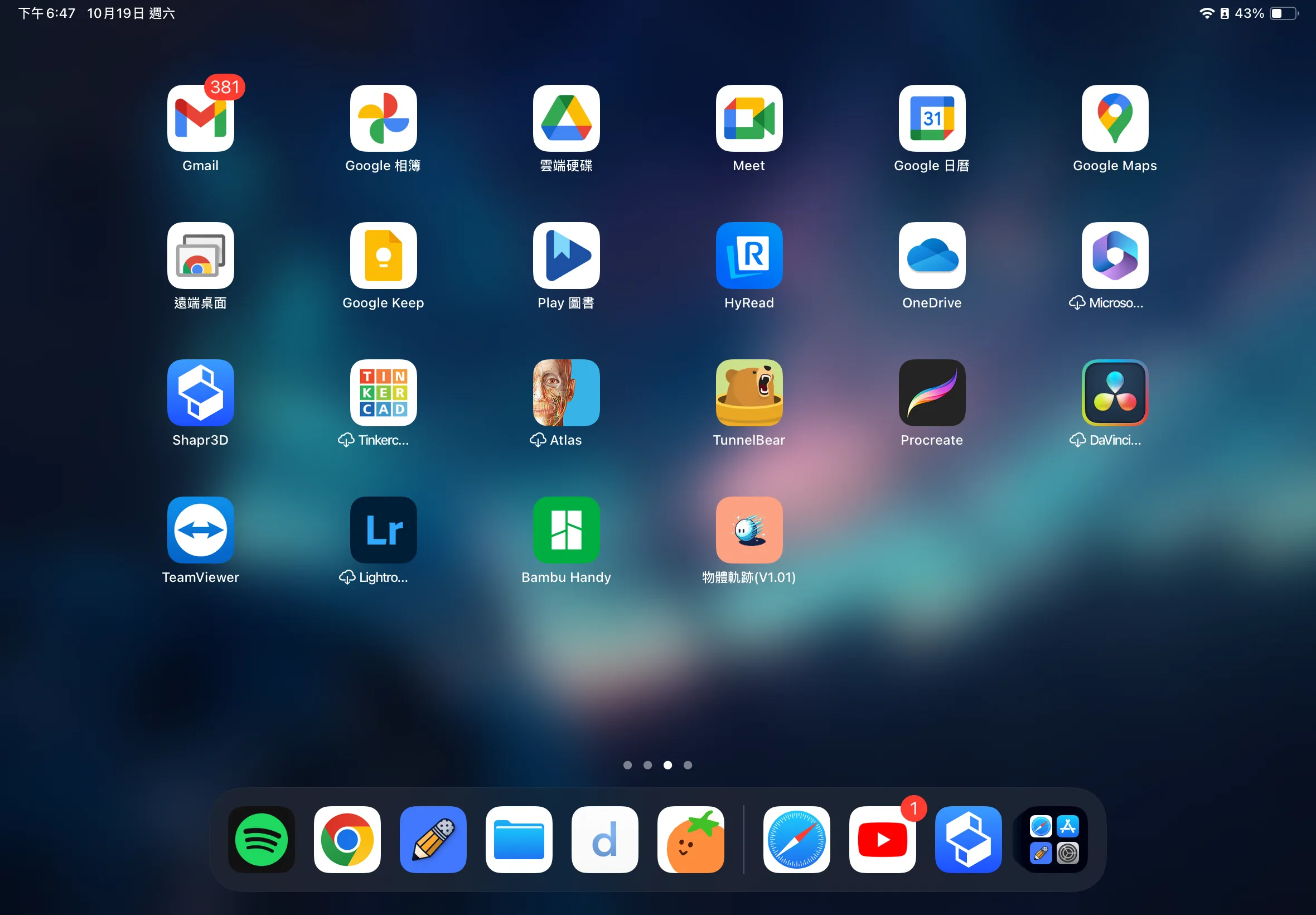

加入桌面 - 回到桌面就可以看到一個相關的捷徑，這個捷徑就可以離線使用。
離線使用
iPhone

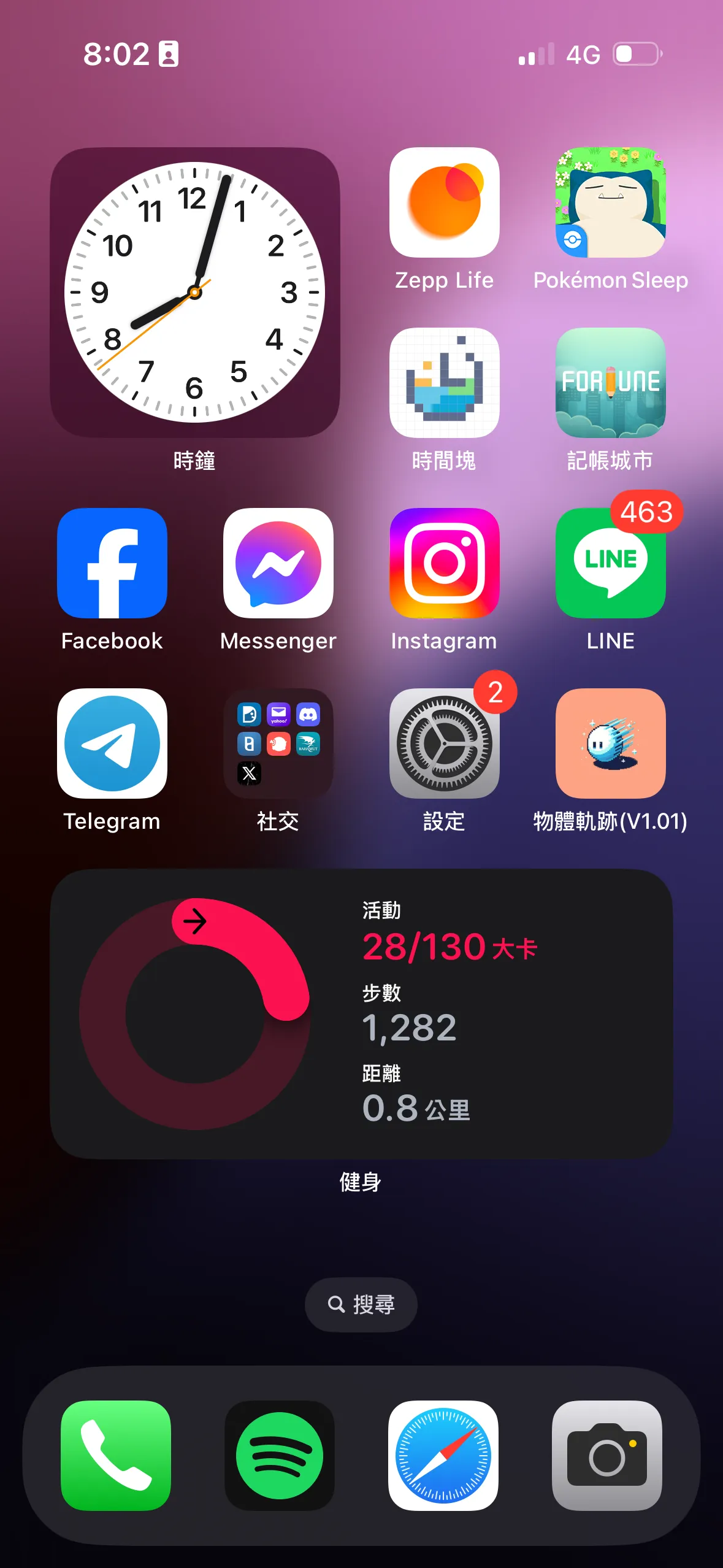

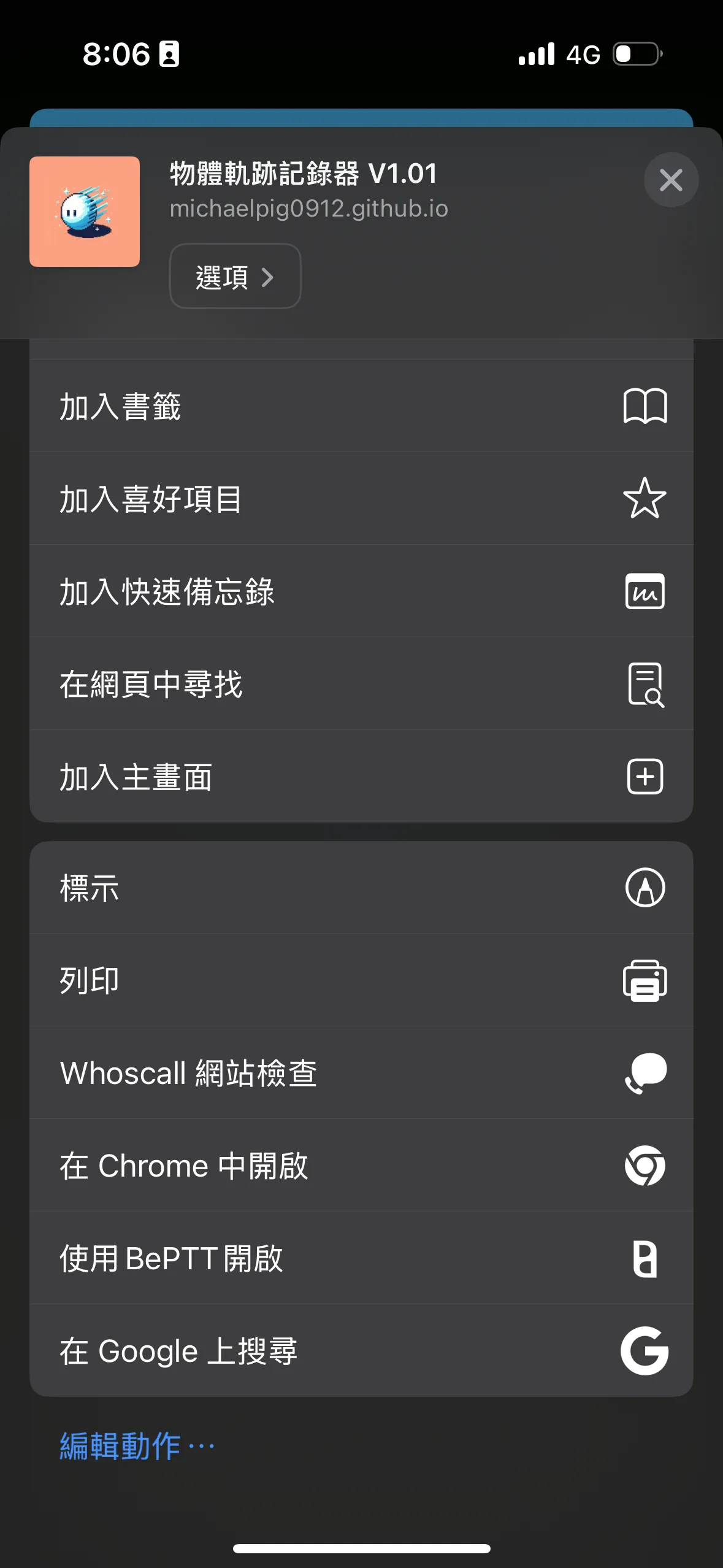

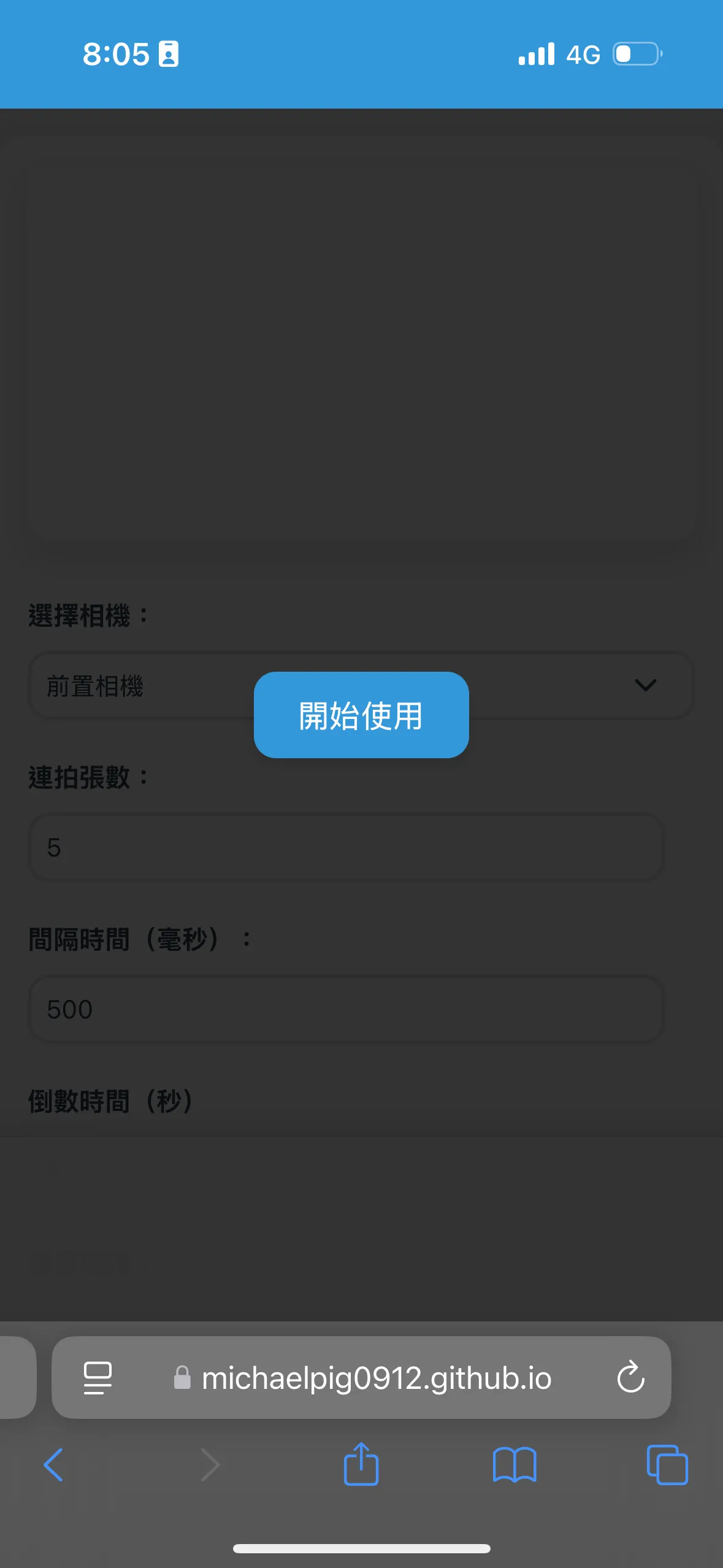

| 1. 手機版的畫面 | 2. 加入主畫面 | 3. 手機桌面新增捷徑 |
|---|---|---|
 |
 |
 |
疊加原理
-
自動透明度調整
- 系統會根據拍攝張數自動計算每張圖像的透明度。
- 透明度 = min(0.3, 1 / (總張數 - 當前張數 + 1))
- 這確保了即使在大量圖像疊加時，也能清晰地顯示運動軌跡。
-
差分圖像技術
- 通過比較相鄰兩幀圖像的差異，突出顯示運動物體。
- 差分閾值設置為 25，有效過濾微小變化和噪聲。
- 結果是一個清晰的運動軌跡，同時減少了背景干擾。
-
最終合成圖像處理
- 在疊加過程完成後，系統會生成一張不透明的最終圖像。
- 首先繪製白色背景，然後將多重曝光圖像疊加其上。
⚠️已知問題
-
發現在拍照的間隔時間會有 100 ms 左右的誤差。
-
在 iOS 裝置上，如果沒有給予相機權限，會無法使用。
-
在 PC 上，如果沒有給予相機權限，請依照以下步驟：

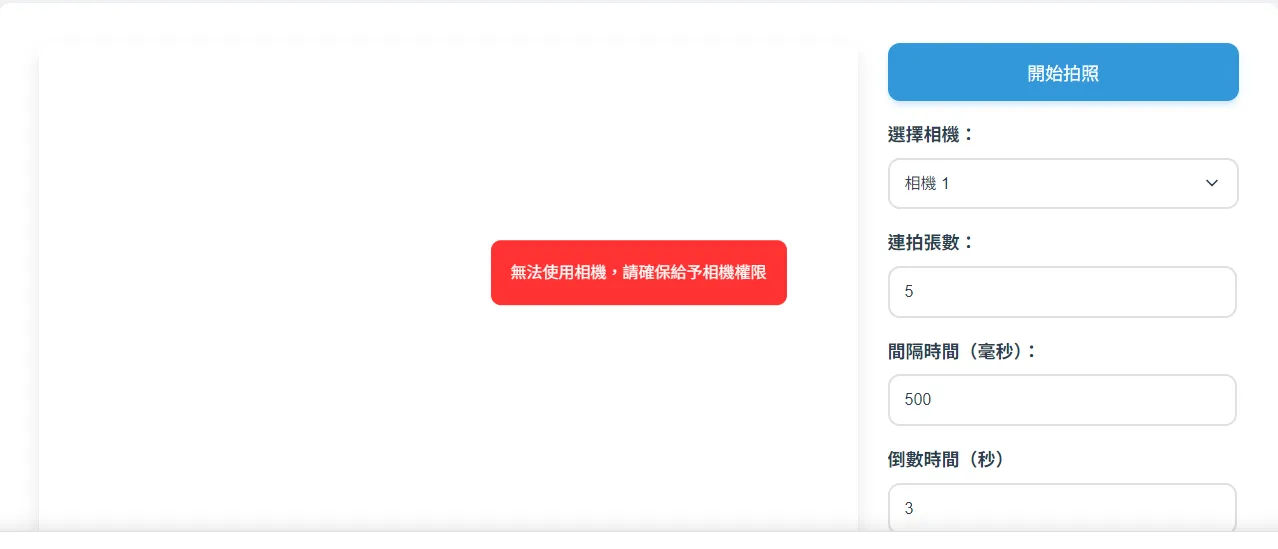

出現這個錯誤的選項

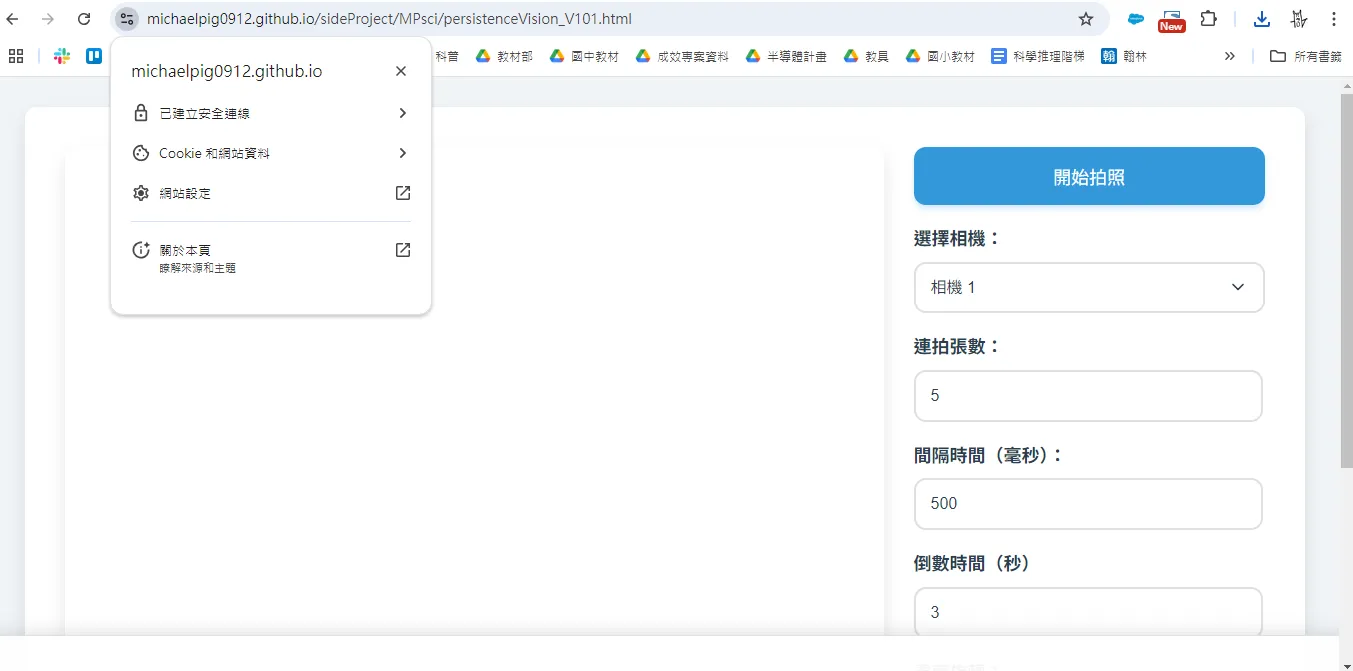

按左上角的按鈕 > 網站設定

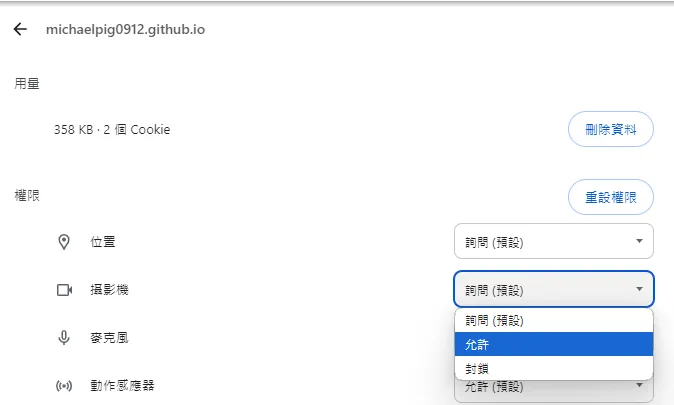

給予攝影機權限
回饋
如果您在使用過程中遇到任何問題或有任何建議，歡迎在下方留言區與我們分享。盡快進行修正或改進。同時，如果您有新功能的想法或需求，也請不吝告訴我們。您的意見對我們來說非常寶貴，我們將努力使這個工具變得更加完善和實用。
這個程式更新的時候，會保留舊的版本，所以不用擔心以後的版本會不會壞掉。
