前言

什麼是 Meshtastic

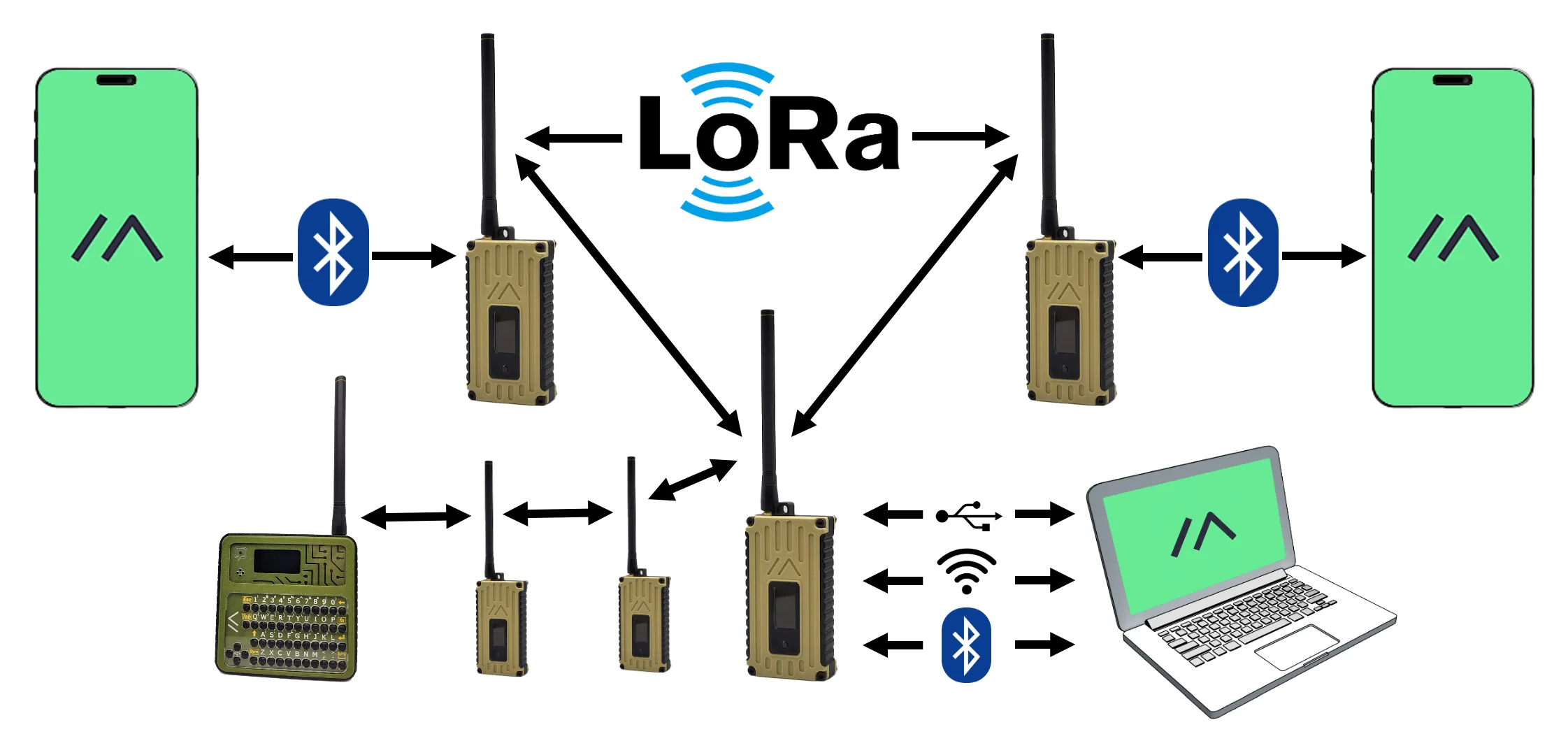

Meshtastic 是一個由社群驅動的開源專案，目的是利用 LoRa（長距離、低功耗）無線電模組，在沒有行動網路或 Wi-Fi 的情況下，讓不同節點互相傳送文字與位置等資訊。我會注意到它，就是因為很好奇：如果把兩個節點分別帶到不同地方，只靠無線電，到底還能不能找到彼此？

Meshtastic 也有 Android 和 iOS App，手機透過藍牙連上節點後，就可以傳送與接收訊息，不需要一直對著開發板上的小螢幕操作。

詳細內容可以參考 Meshtastic 官網

開箱照片

這次使用的是 Heltec WiFi LoRa 32 開發板。它以 ESP32 為核心，整合了 LoRa 與小螢幕，拿來做 Meshtastic 節點很方便。我購入時單片大約 700 元左右，不過價格會隨通路和時間變動。

挑選版本時要特別留意無線電頻段。台灣低功率射頻器材的規範中，920 MHz～925 MHz 有開放給特定物聯網用途使用；實際設定仍要以當下法規、器材認證及發射功率限制為準。購買前最好先確認板子支援的頻段，不要只看外型就下單。相關規定可查閱國家通訊傳播委員會的低功率射頻器材技術規範。

為了實際測試訊號範圍，我一次買了兩塊開發板。這樣不必等別人也有設備，我一個人就可以帶著兩個節點，到不同位置測試能不能互相收到訊息。

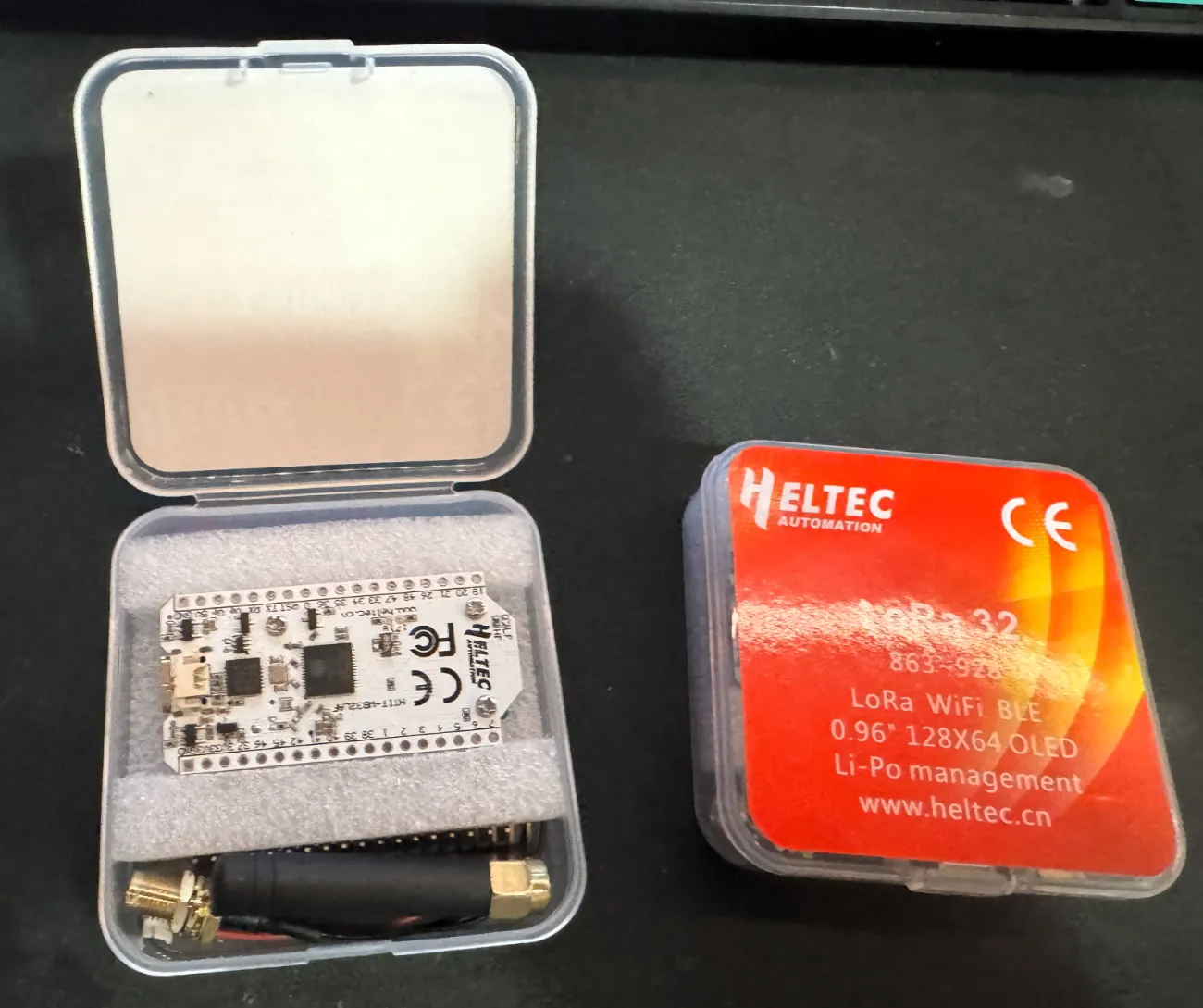

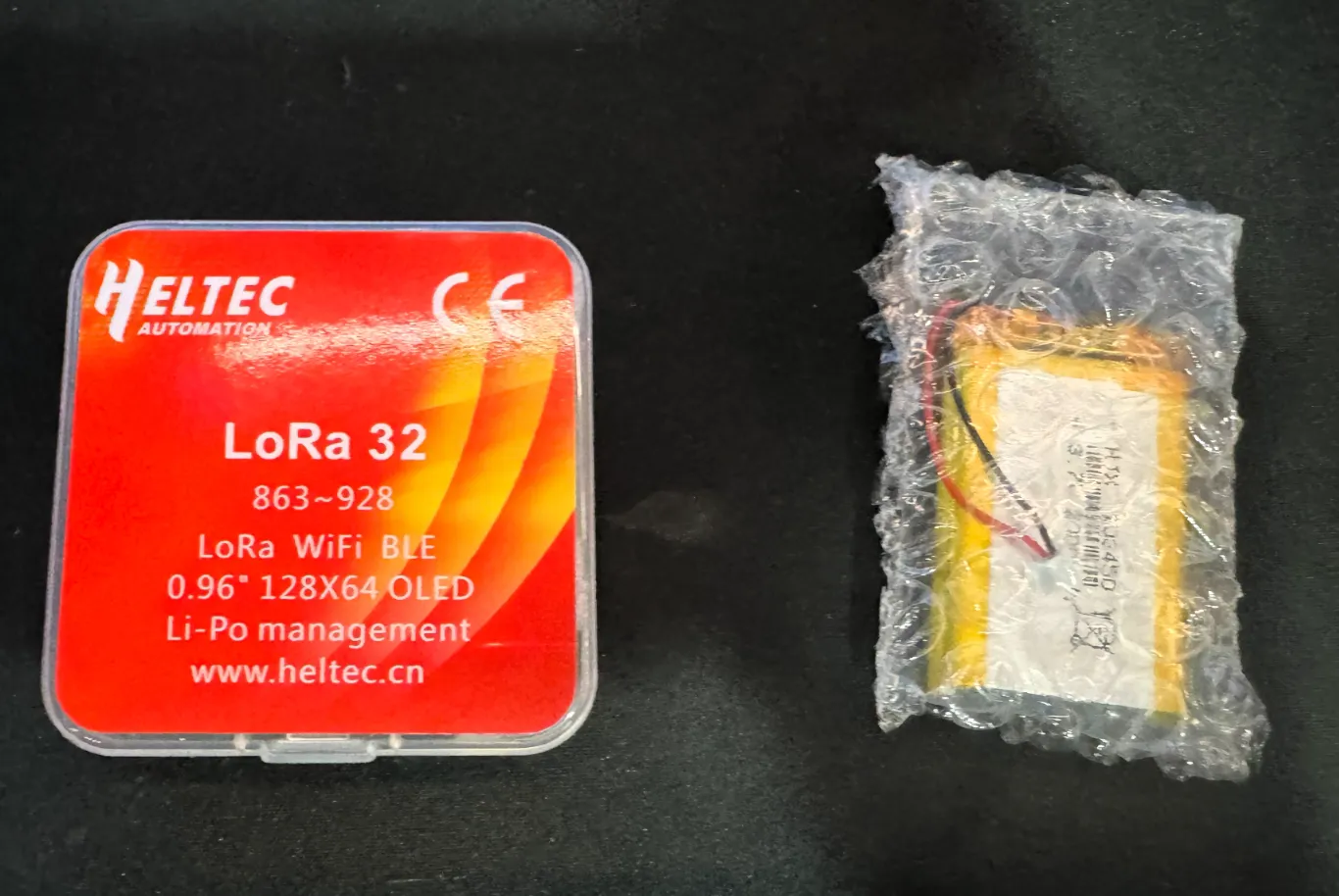

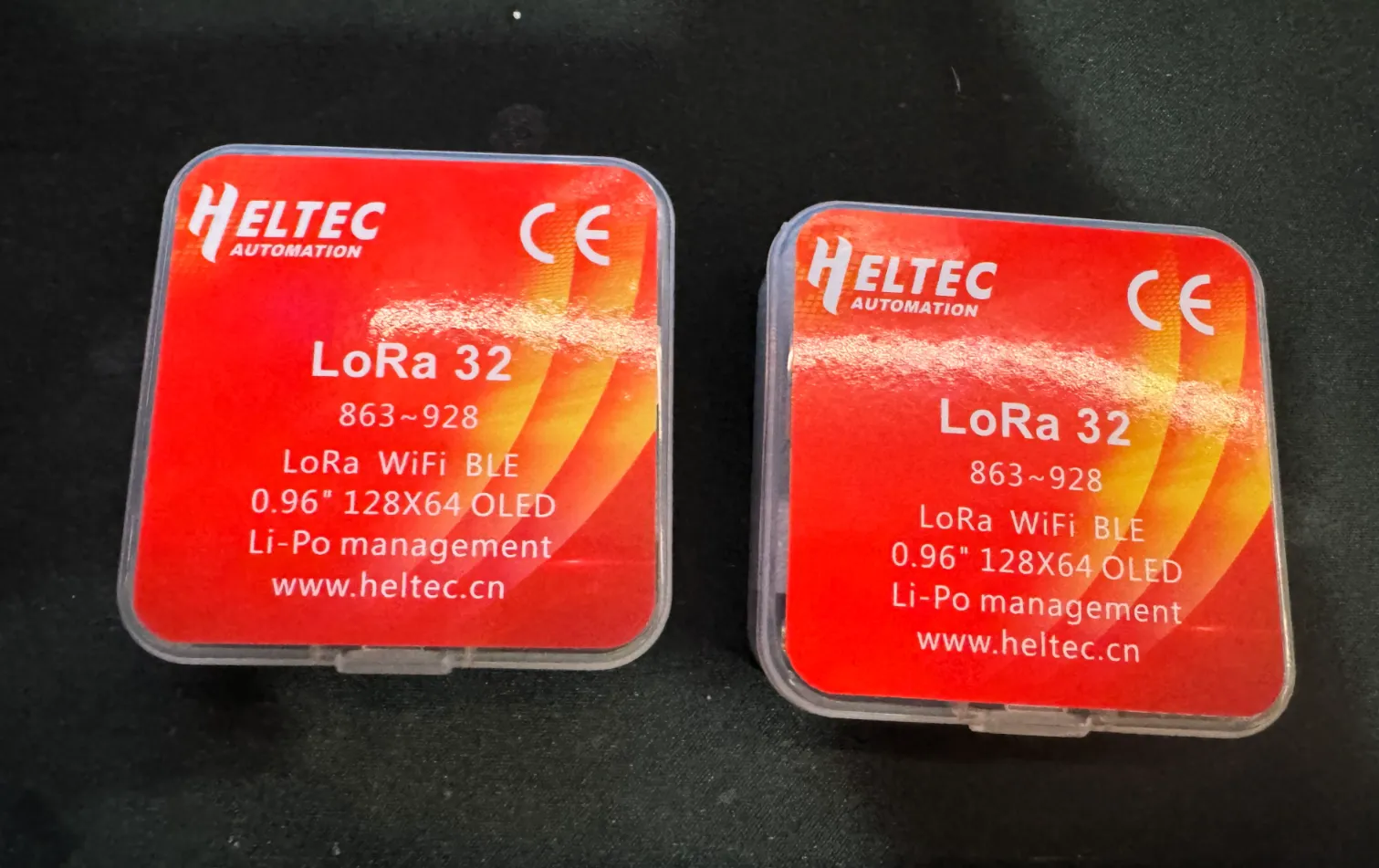

話不多說，直接開箱~

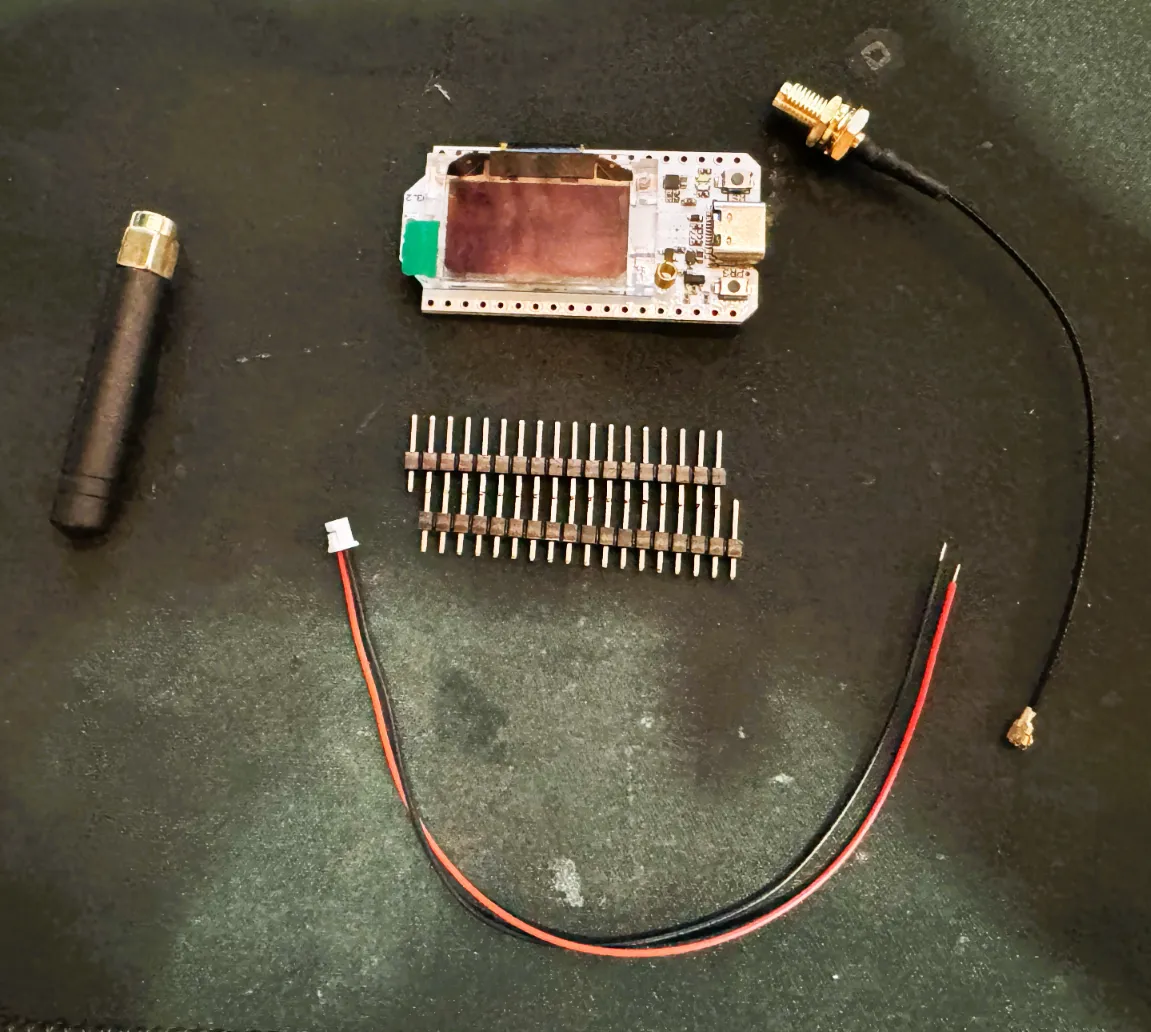

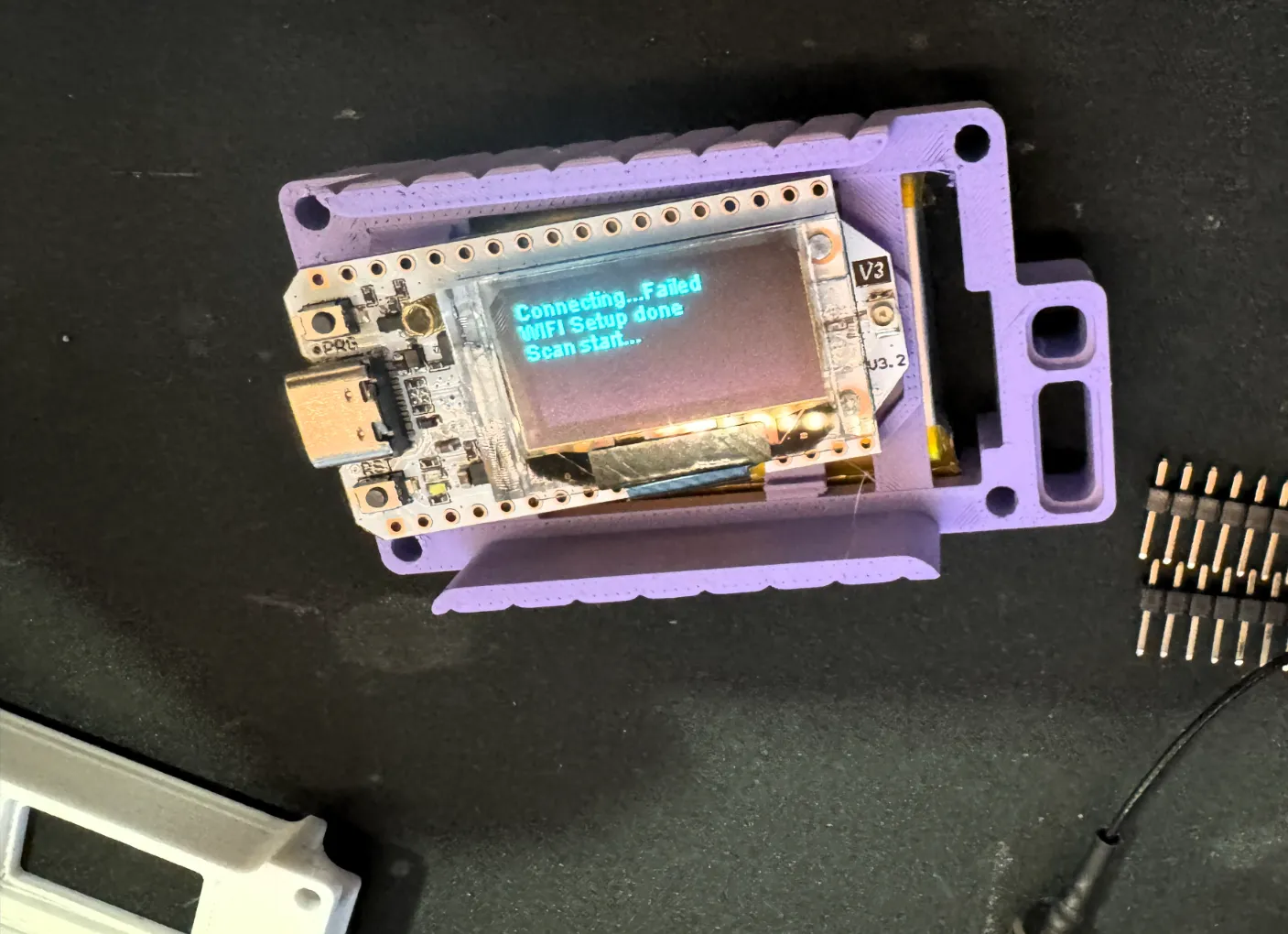

本體的樣子很像我以前買過的 TTGO 開發板。另外要注意小螢幕很脆弱，安裝外殼時不要直接壓到面板；我其中一台就是裝殼時不小心把螢幕弄壞了。

第一次設定

基本流程是先依照官方安裝說明將 Meshtastic 韌體寫入兩塊開發板，再用手機 App 透過藍牙配對。接著設定所在地區與無線電參數，最後讓兩台裝置使用相同的頻道設定，便可以互相傳送訊息。

介面和選項會隨韌體版本改變，所以這裡不把每一個按鈕固定寫死。真正重要的是：兩端的頻道資料要一致，地區與頻率設定也必須符合實際使用地的規範。

3D列印外殼

另外，我也替戶外攜帶和固定放置的裝置列印了不同外殼。以下是我實際裝過、覺得可以參考的設計。

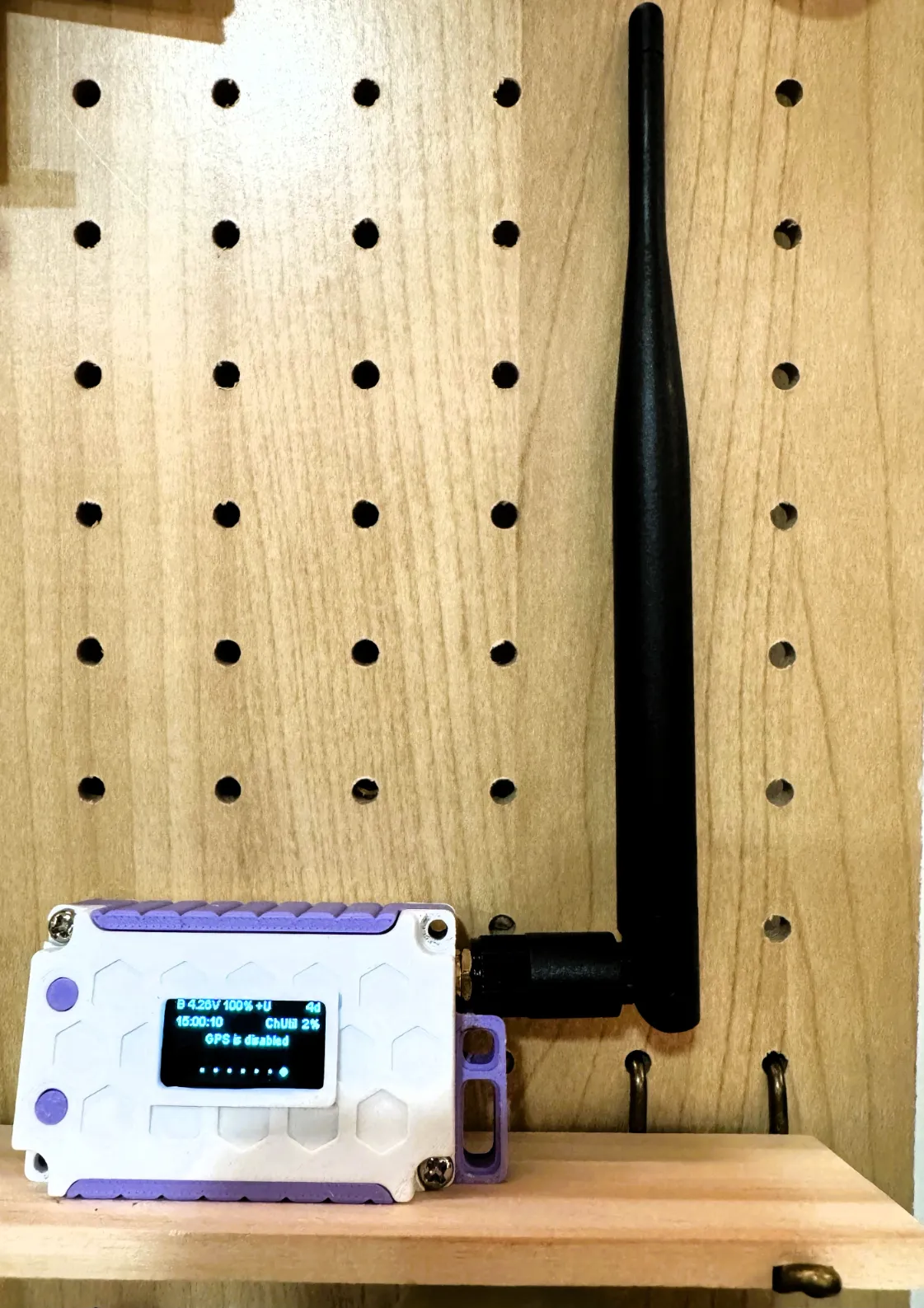

隨身攜帶的裝置

  • 隨身攜帶的可以下載這個由 TonyG 設計的外殼
  • 不過要另外購買四個螺絲與螺帽。(我在家裡只有找的兩個適合的螺絲，所以就將就著用了)
  • 這個外殼有許多不同的造型可以選擇，我選擇的是六角形的造型。
  • 他還有很多細項可以選擇
    • 有沒有 GPS
    • 有沒有開關
    • 天線外置或內置
    • 有沒有按鈕
    • 不同大小的按鈕
    • 不同的厚度(2000mAh 的電池我選擇背板是 11 mm的版本)
  • 不過我組裝時遇到一個問題：外殼鎖緊後會誤觸按鈕，後來手動把按鈕柱削薄一點才解決。

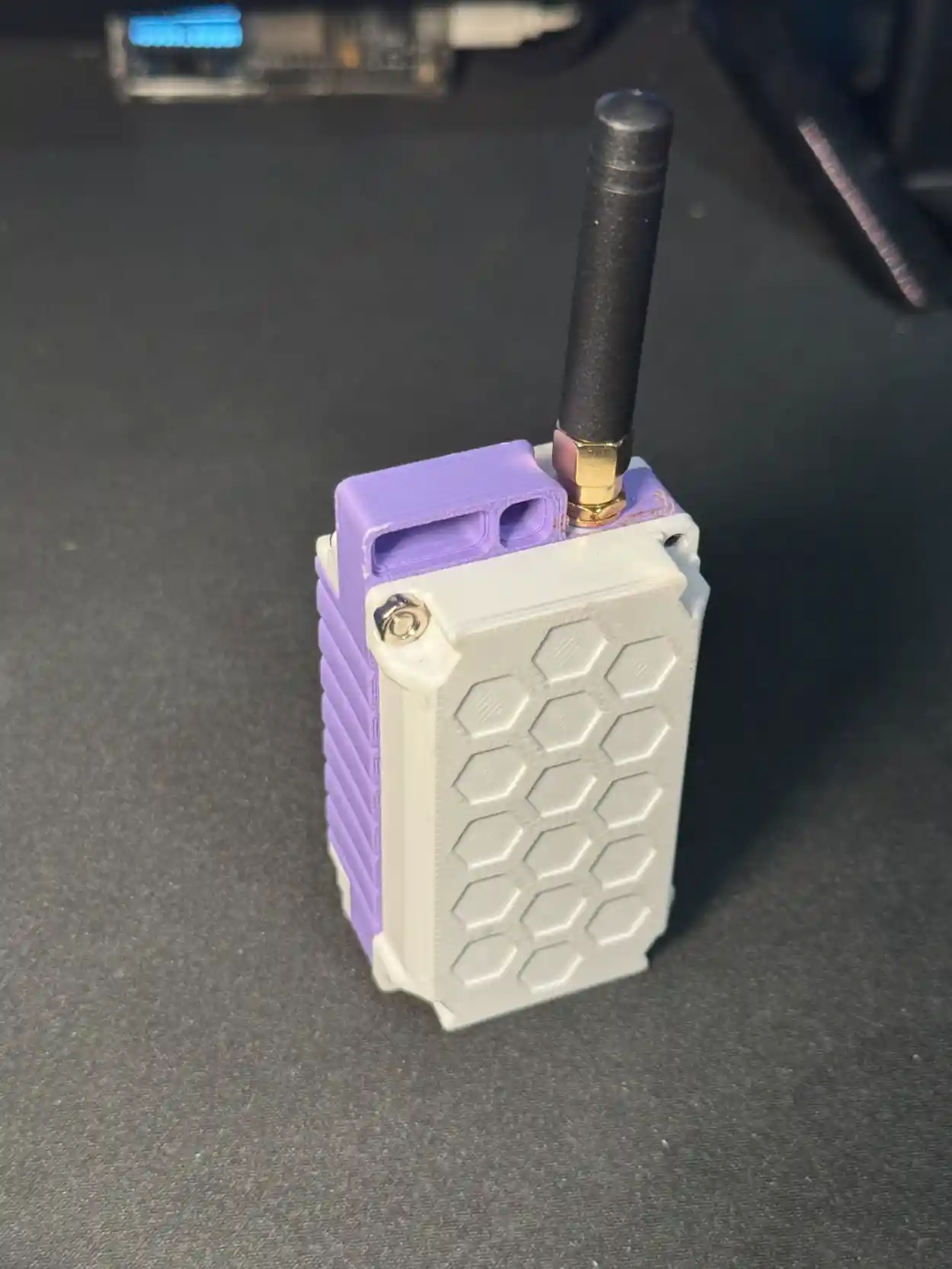

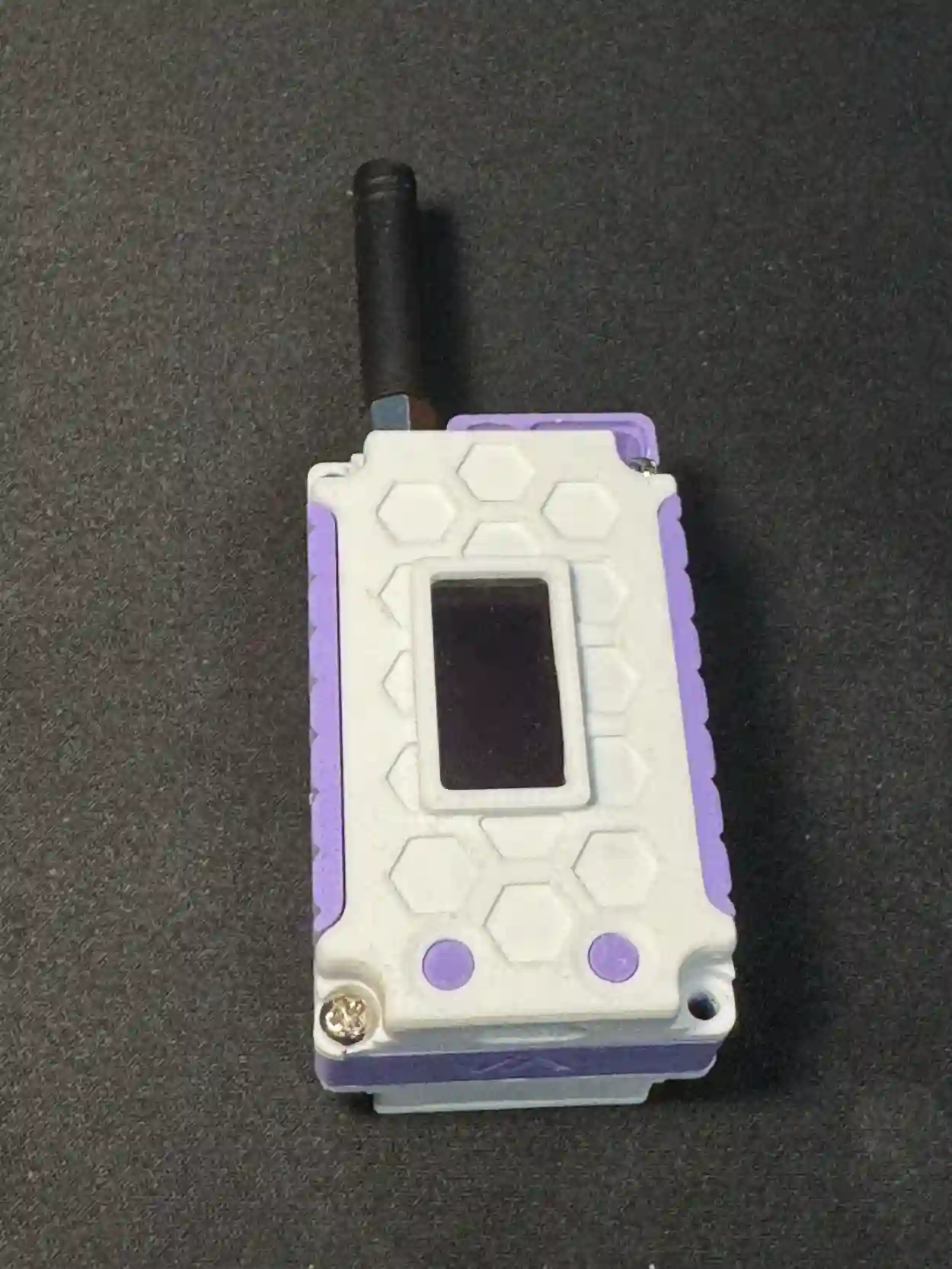

正面 背面

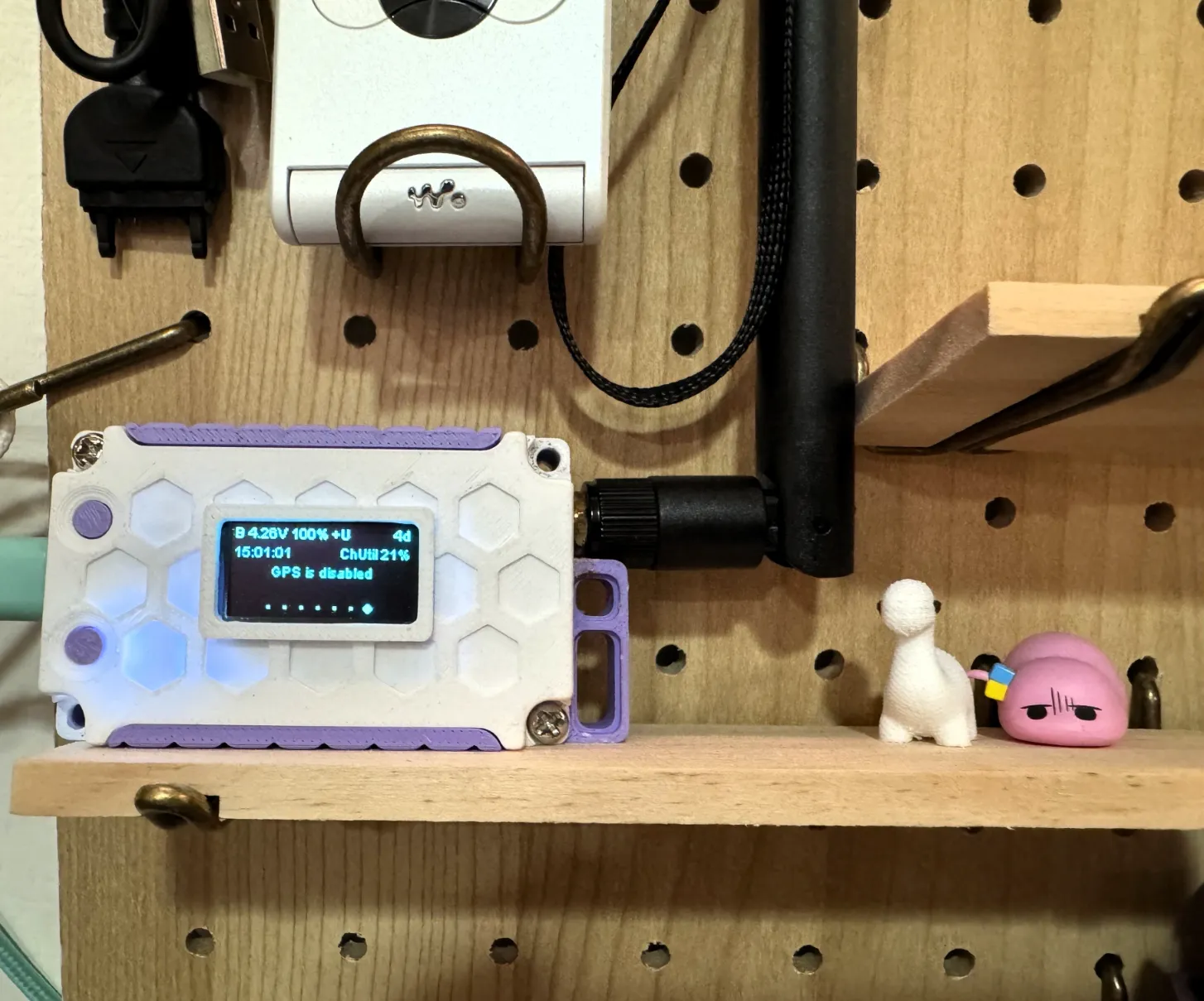

家裡用的裝置

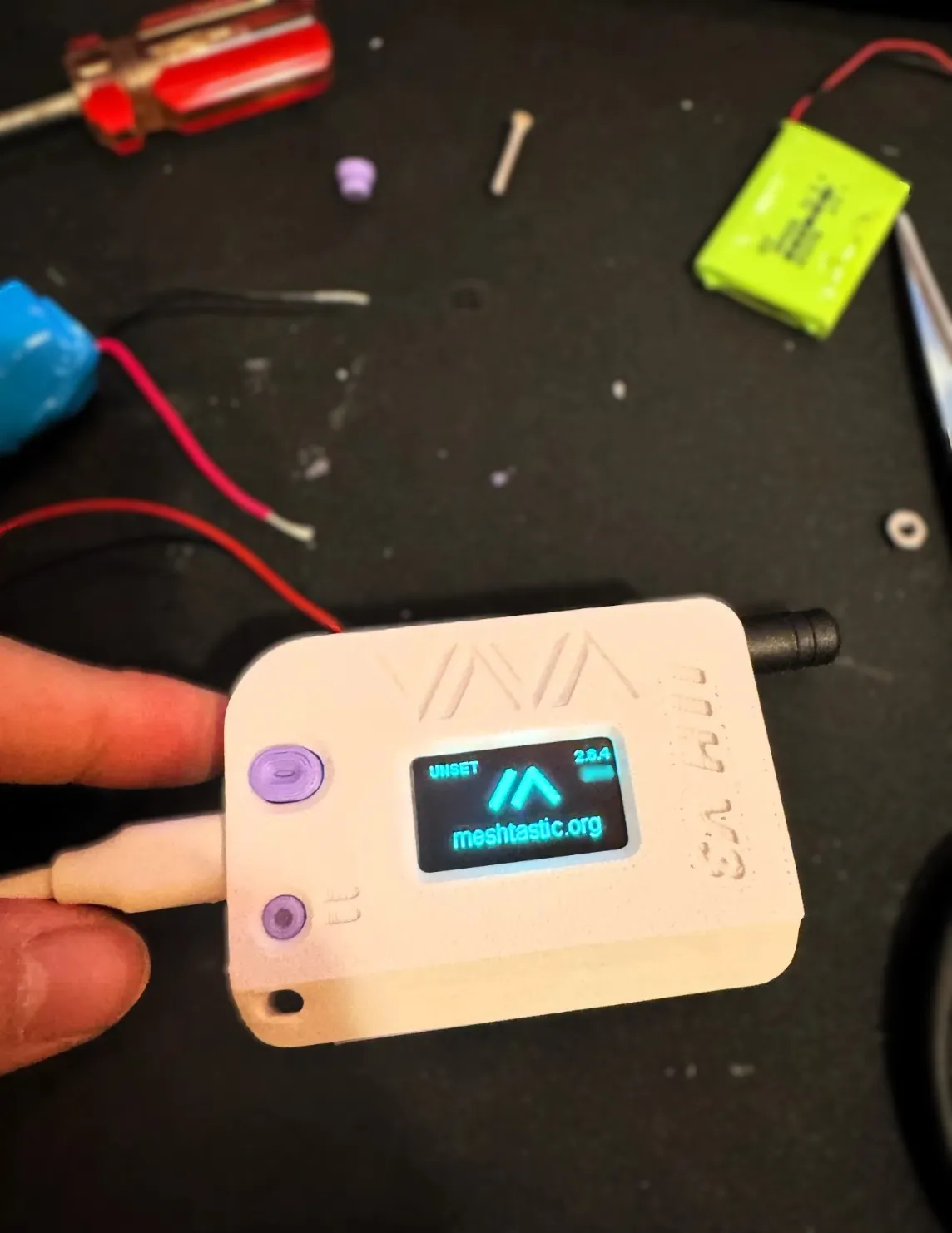

因為我有一台會放在家裡，相關設計圖可以參考這個由 Tai Robotik 設計的外殼。這個設計很緊湊，基本上沒辦法再放入其他模組(我後來放了氣壓計模組是直接貼在外面)。

這個外殼，如果沒有螺絲固定也可以很堅固。

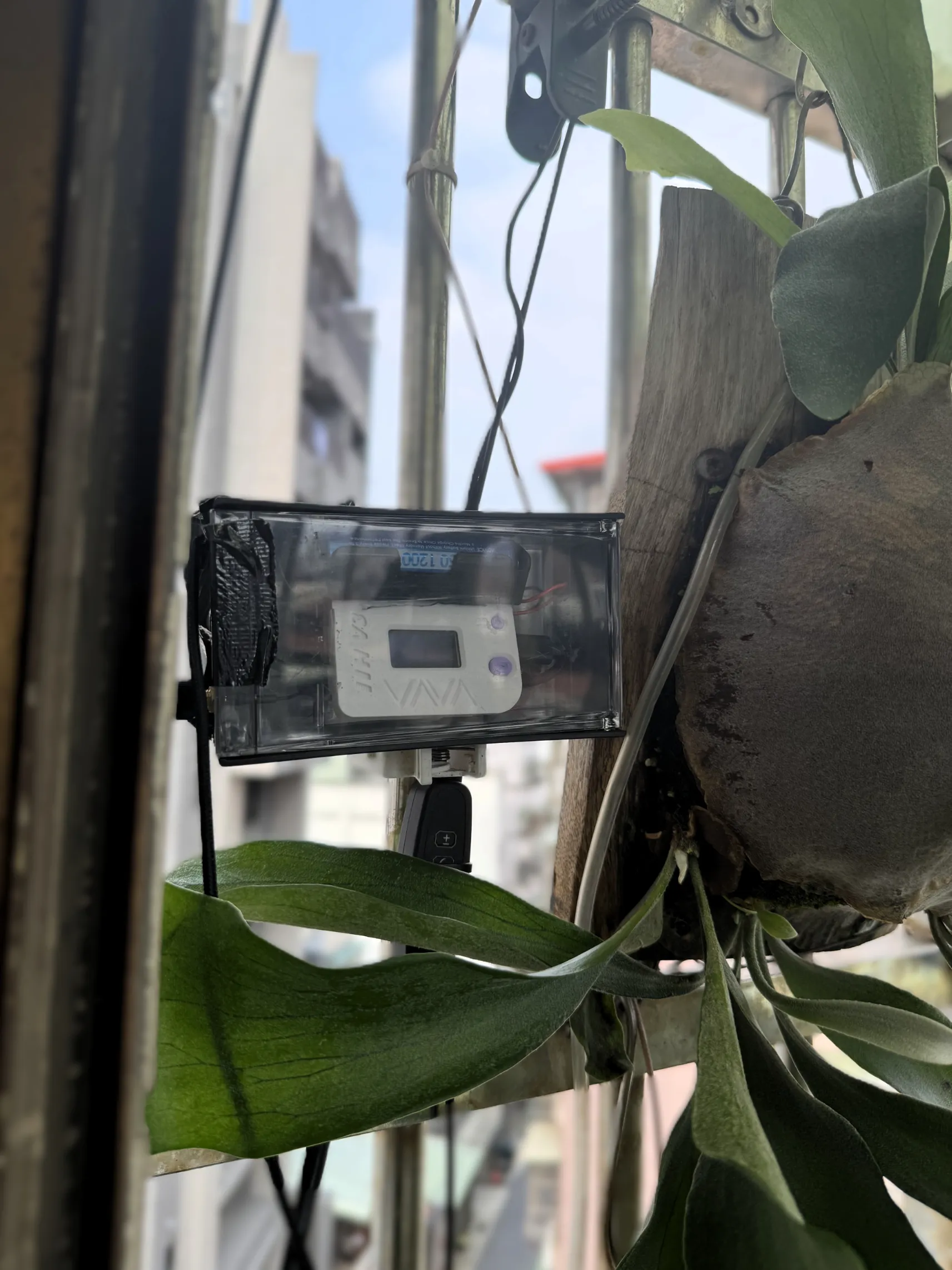

因為會放在窗台邊，所以會比較容易接觸水氣的位置，所以我把裝置和 18650 電池盒一起放進大創買的收納盒。做一個簡單防潑水的防水殼的效果（更新：目前放了一年還是頭好壯壯）。

感測器模組

Meshtastic 節點還可以外接不同感測器。我買了一個 GPS 模組和一個氣壓計模組來裝在居家節點上。

GPS 模組

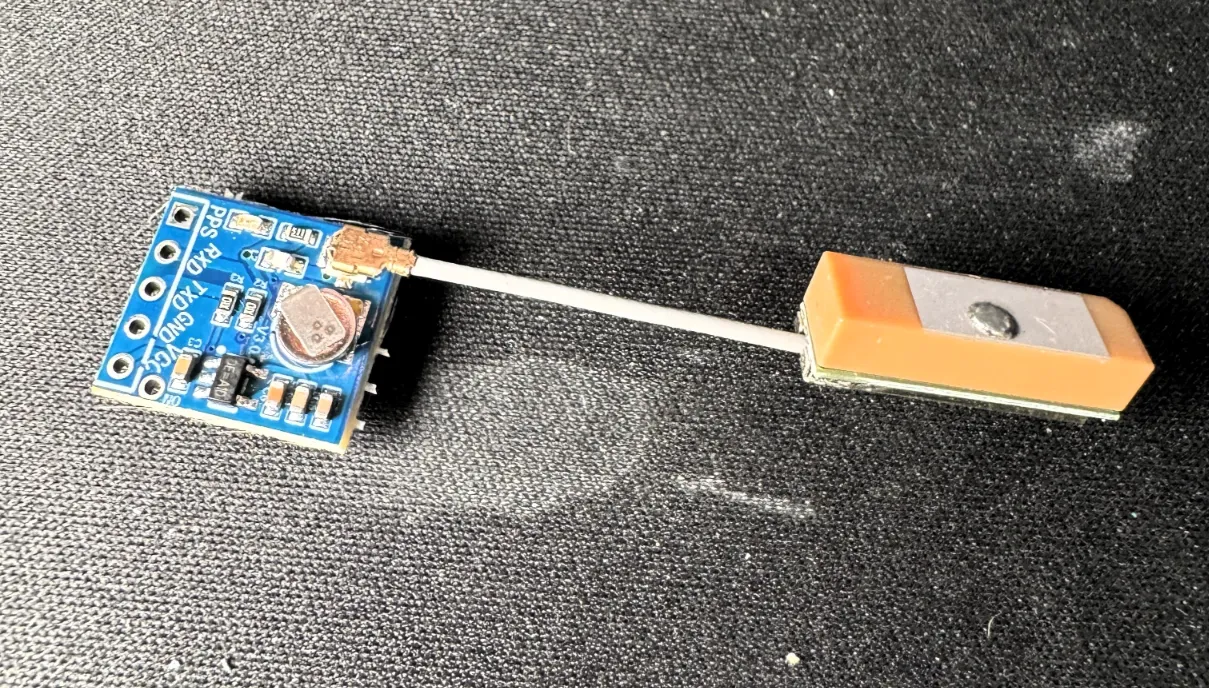

另外，我在戶外的裝置上裝了 GPS 模組 ATGM336h ，因為想說如果在外面遇到迷路，至少可以知道自己的位置。

安裝方式

這個模組從淘寶買的時候，大約 200 元左右。
不過我遇到一個奇怪的狀況：這顆 GPS 似乎只有開發板接上外部電源時才能正常工作，改用電池後就會斷線。可能和供電或板子的設定有關，但我還沒有確認原因，之後查到再更新。

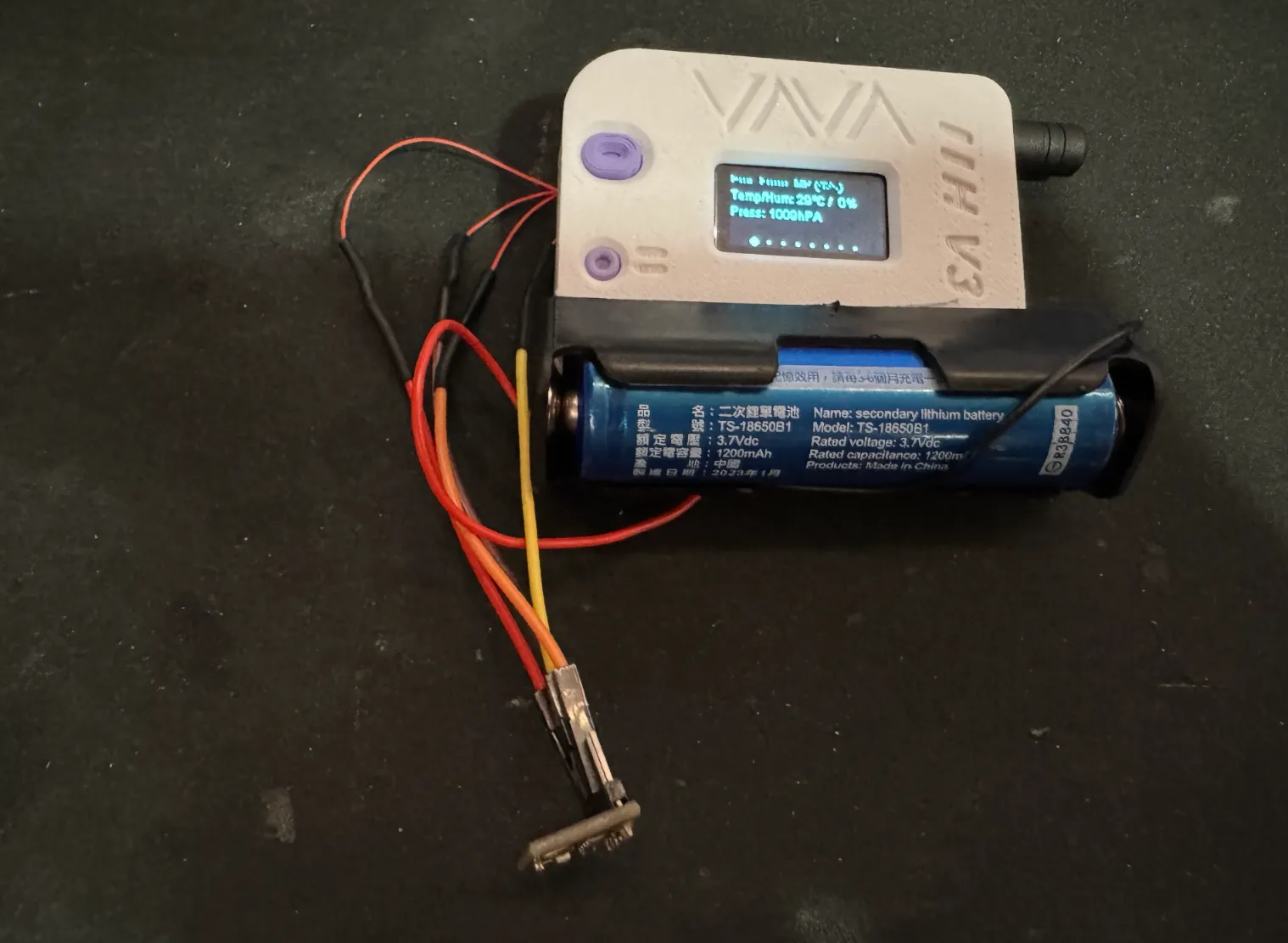

氣壓計模組

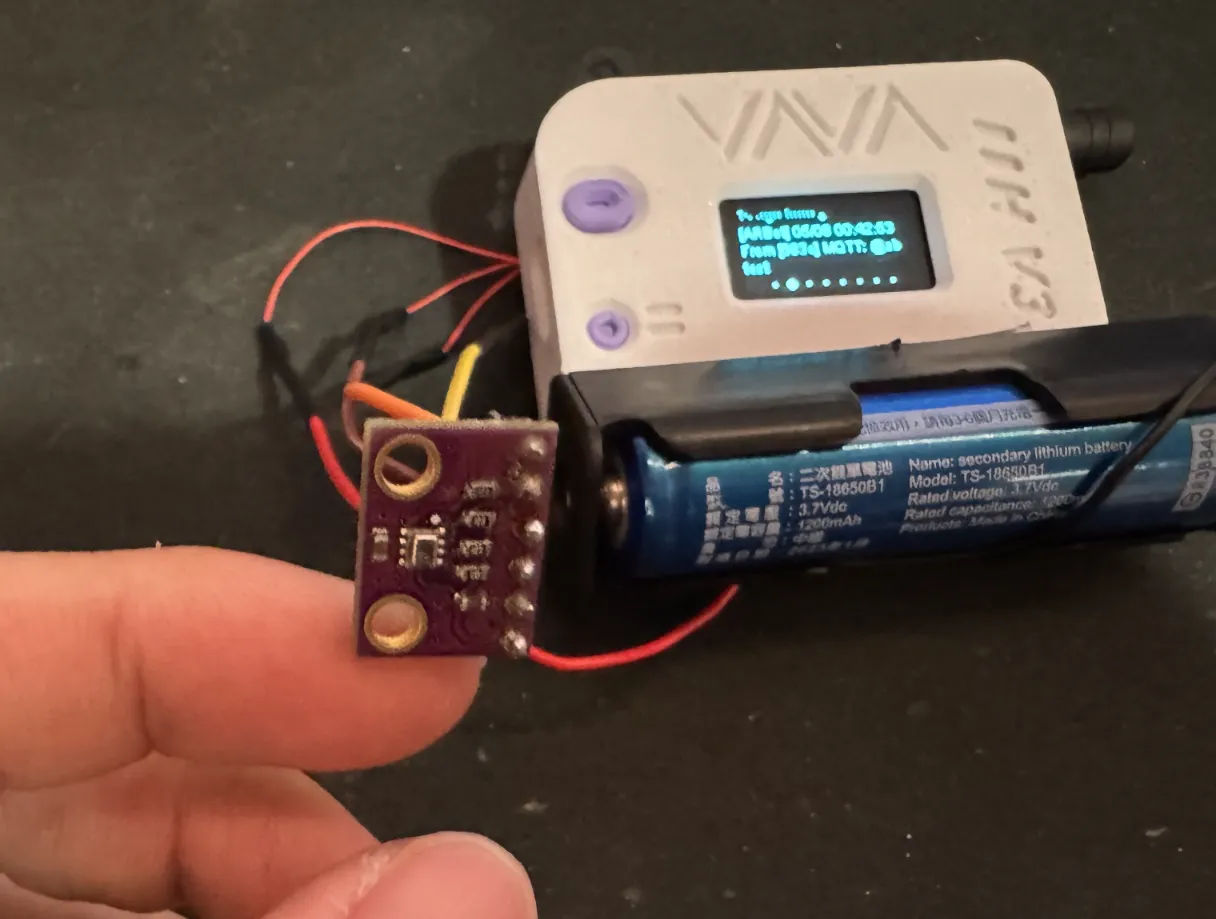

居家節點則裝上 BMP280 氣壓計模組，讓它順便記錄氣壓與溫度。因為感測器離開發板很近，溫度可能會受到板子發熱影響，所以我會把它當成觀察趨勢的數值，而不是精密氣象資料。

安裝方式

BMP280 對應 heltec v3 的接線方式如下：

  • 模組上的 VCC 接開發板的 5V(或 3.3 V ，依照模組而定)
  • 模組上的 GND 接開發板的 GND
  • 模組上的 SCL 接開發板的 42
  • 模組上的 SDA 接開發板的 41
  • 模組上的 CSB 不用接
  • 模組上的 SDO 不用接

詳細接法可以參考這篇文章

換天線

後來換了一根天線試試看，訊號涵蓋範圍有比較廣一點，可以接收到比較遠的訊號。

成品展示

實際使用

目前測到的結果如下：

  1. 兩個節點直接通訊、不經過其他節點轉送時，大約 200 公尺還可以收到訊息，再遠就開始收不到。測試地點附近有不少大樓，遮蔽應該是重要因素之一。
  2. 訊息經過其他節點 hop 轉送時，我曾經從大都會公園傳到台北橋。這不是單一節點的直線距離，但可以看到網狀節點確實擴大了訊息能走到的範圍。
  3. 實際表現很吃視線範圍。建築、地形、天線位置和節點高度都會改變結果，因此這些數字只能代表我當時的測試環境。

心得

一開始只是想知道兩塊便宜的開發板究竟能傳多遠，真的做完後才發現，Meshtastic 好玩的地方不只距離。從頻率、天線、供電、GPS、外殼到節點擺放，每一項都會影響最後的結果。

它不像手機那樣打開就一定能傳到對方，卻也正因如此，每次成功收到遠方節點的訊息都很有成就感。之後如果能找到更高、遮蔽物更少的位置，我還想再做一次條件比較一致的距離測試。
