離職前想說可以做一個小禮物送給同事。 一開始有想過番茄鐘、小機器人之類的東西，不過考慮到續航、成本，還有一次要做很多組，感覺都不太適合。後來想到我本來就很喜歡復古遊戲機，就決定做一台外型有點像 Game Boy 的迷你抽籤機。這個專案也算是把我這幾年學到的東西全部塞進去，包含 3D 列印、印刷、畫電路板、焊接跟寫程式。裡面也放了一些公司的角色和只有同事才看得懂的小彩蛋。

實際使用影片：

成本

最後一共做了大約 30 組，整體開銷是 6,000 多元，平均一組大約 200 元左右。

參考資料

此次專案主要參考 lonesoulsurfer 的專案內容

這個是很多國外玩家滿喜歡做的 attiny85 的迷你遊戲機專案，不過我在電路板的 layout 跟軟體都有改過跟重寫。

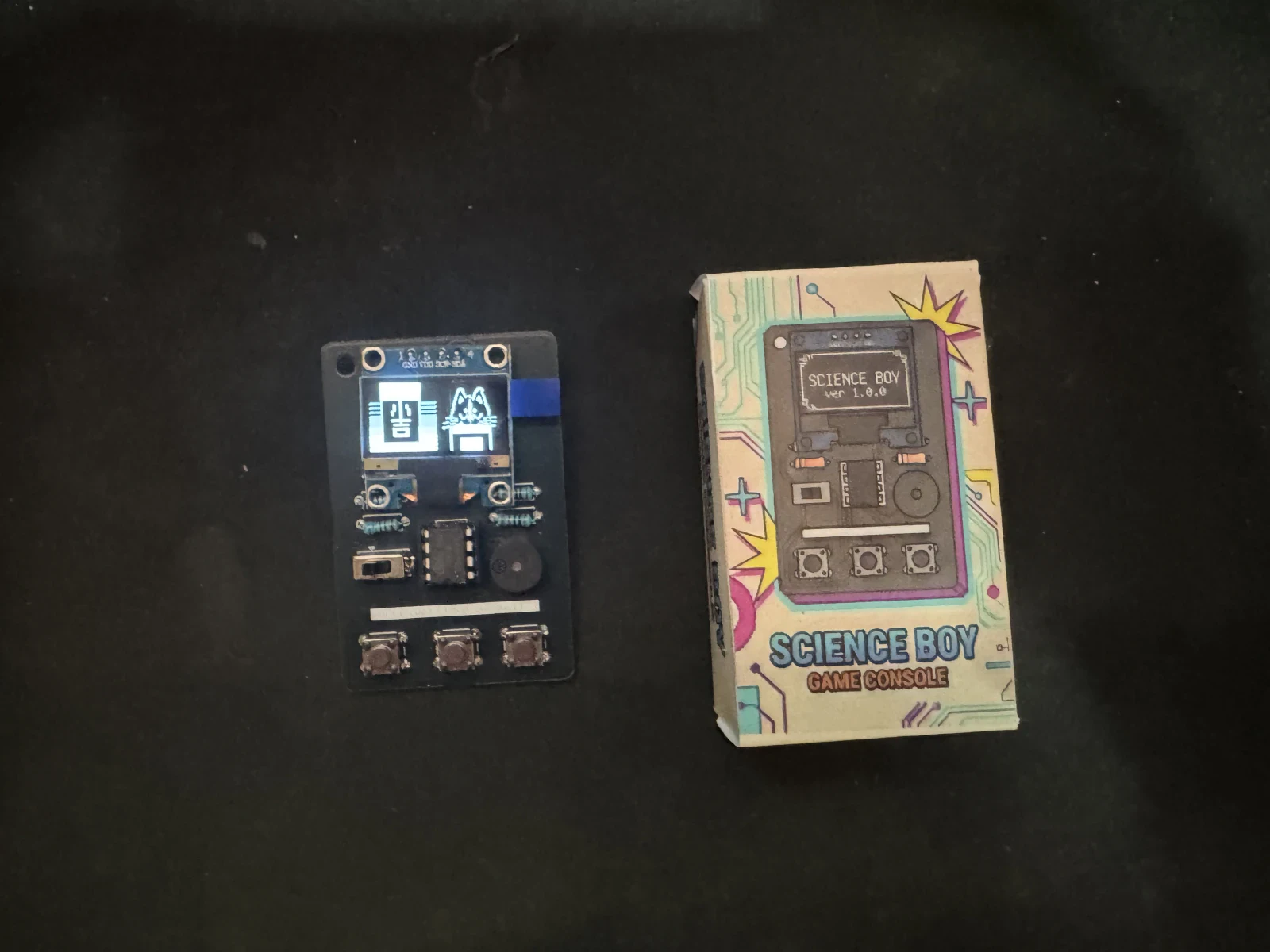

包裝

外盒是用 AI 生成的復古的掌機風格，不過要自己剪裁跟黏貼花了不少時間。也有想過直接請廠商製作，不過我要製作的量都太小，做下去不太划算。

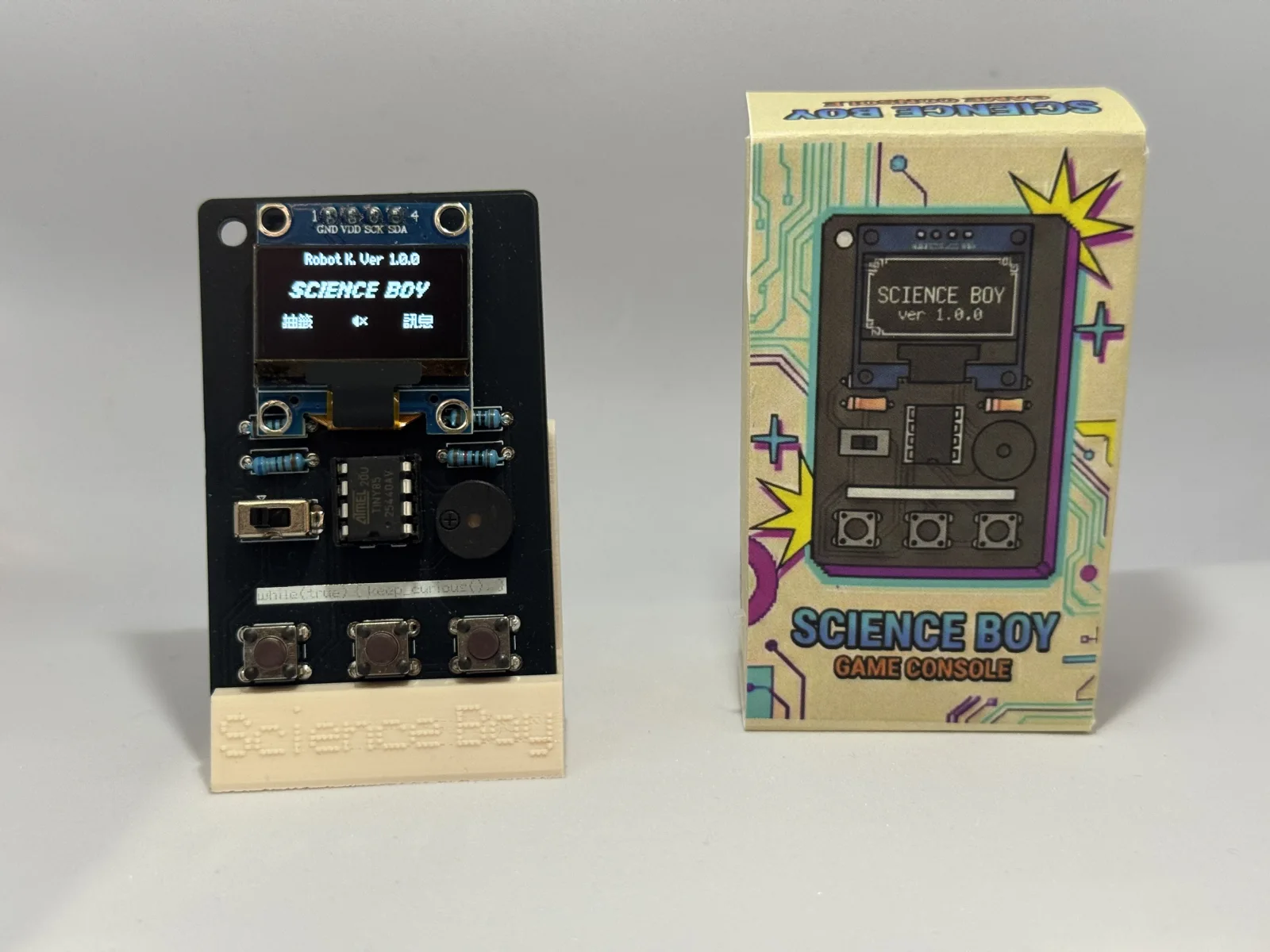

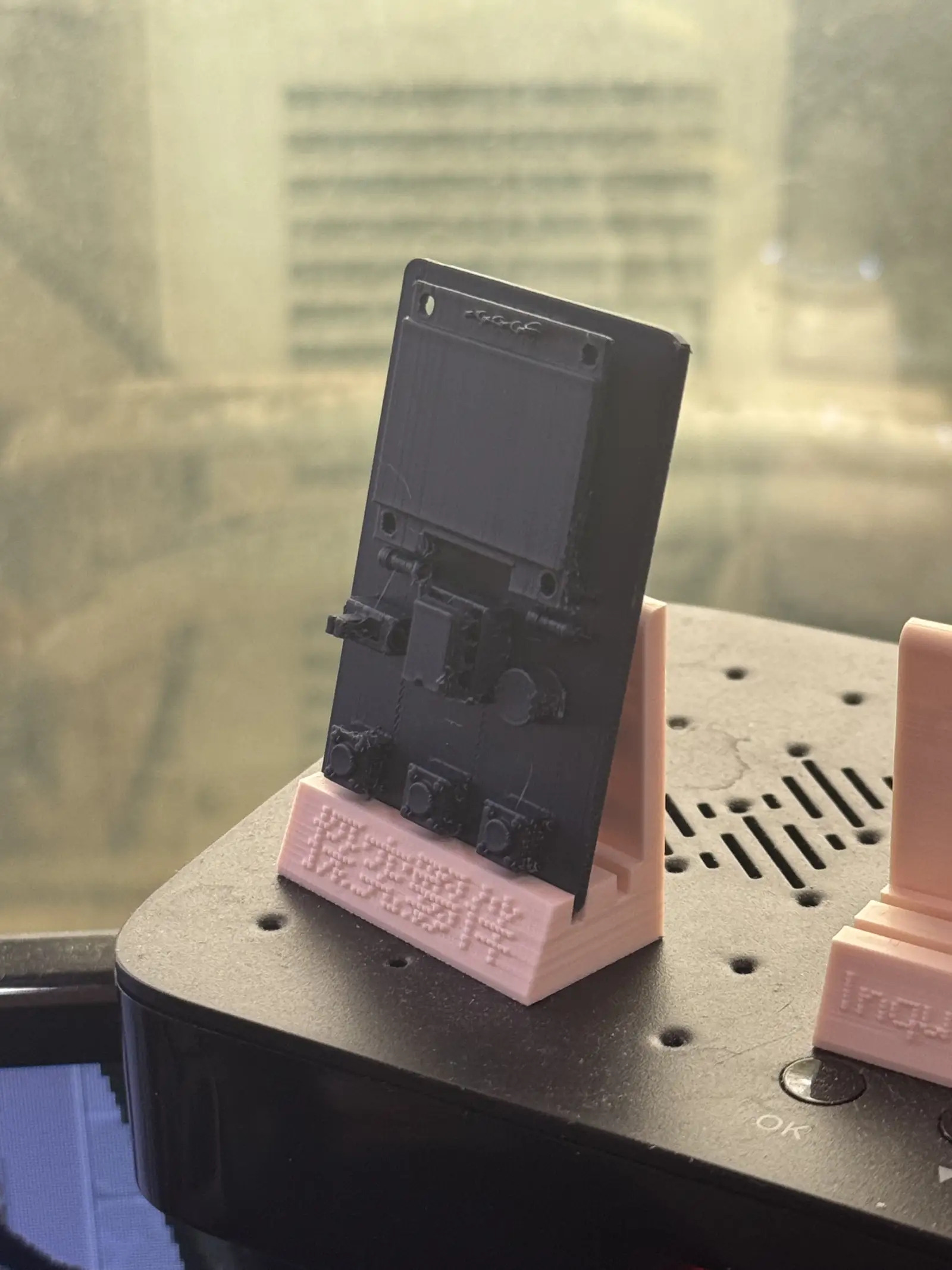

3D 列印底座

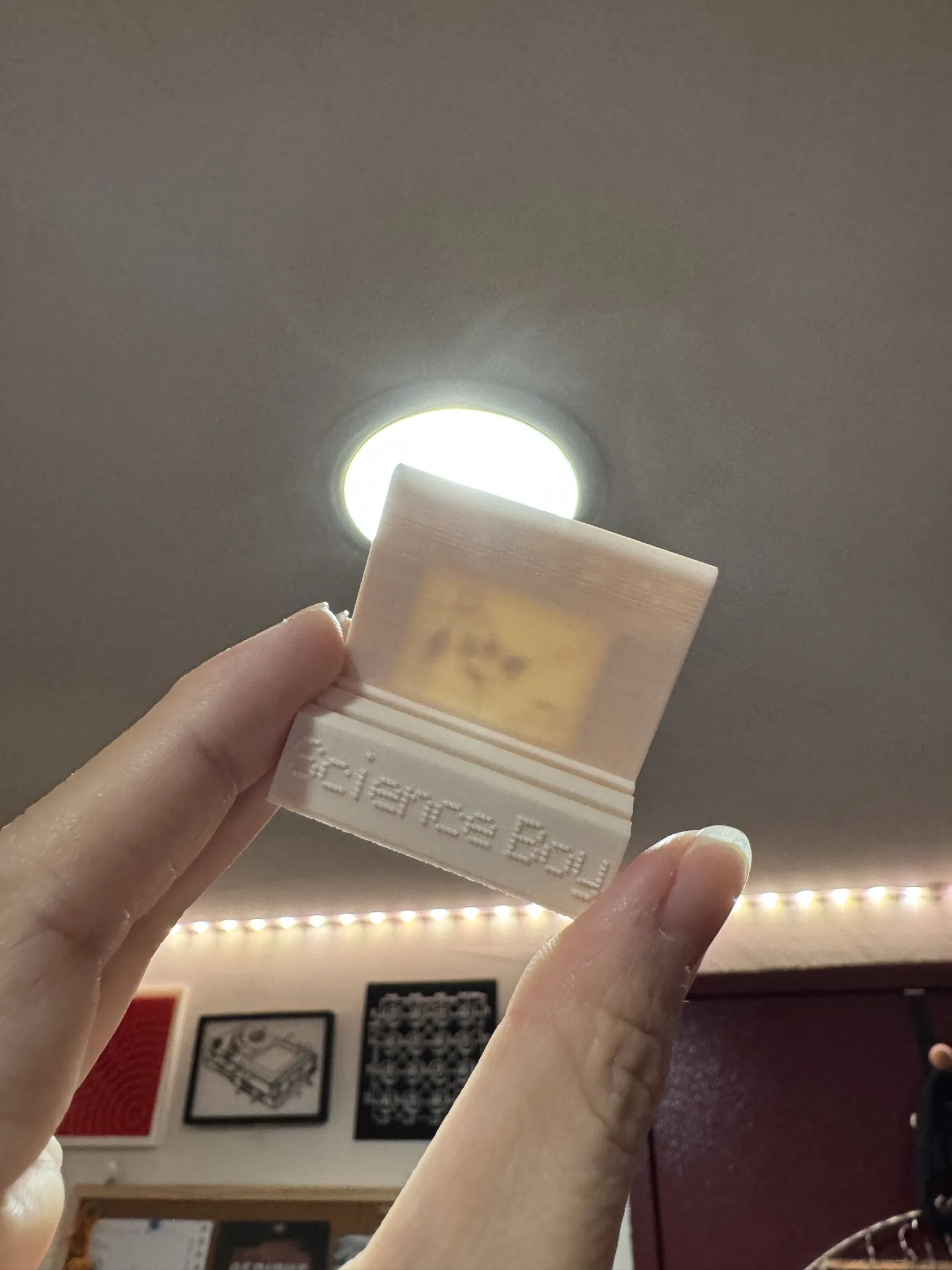

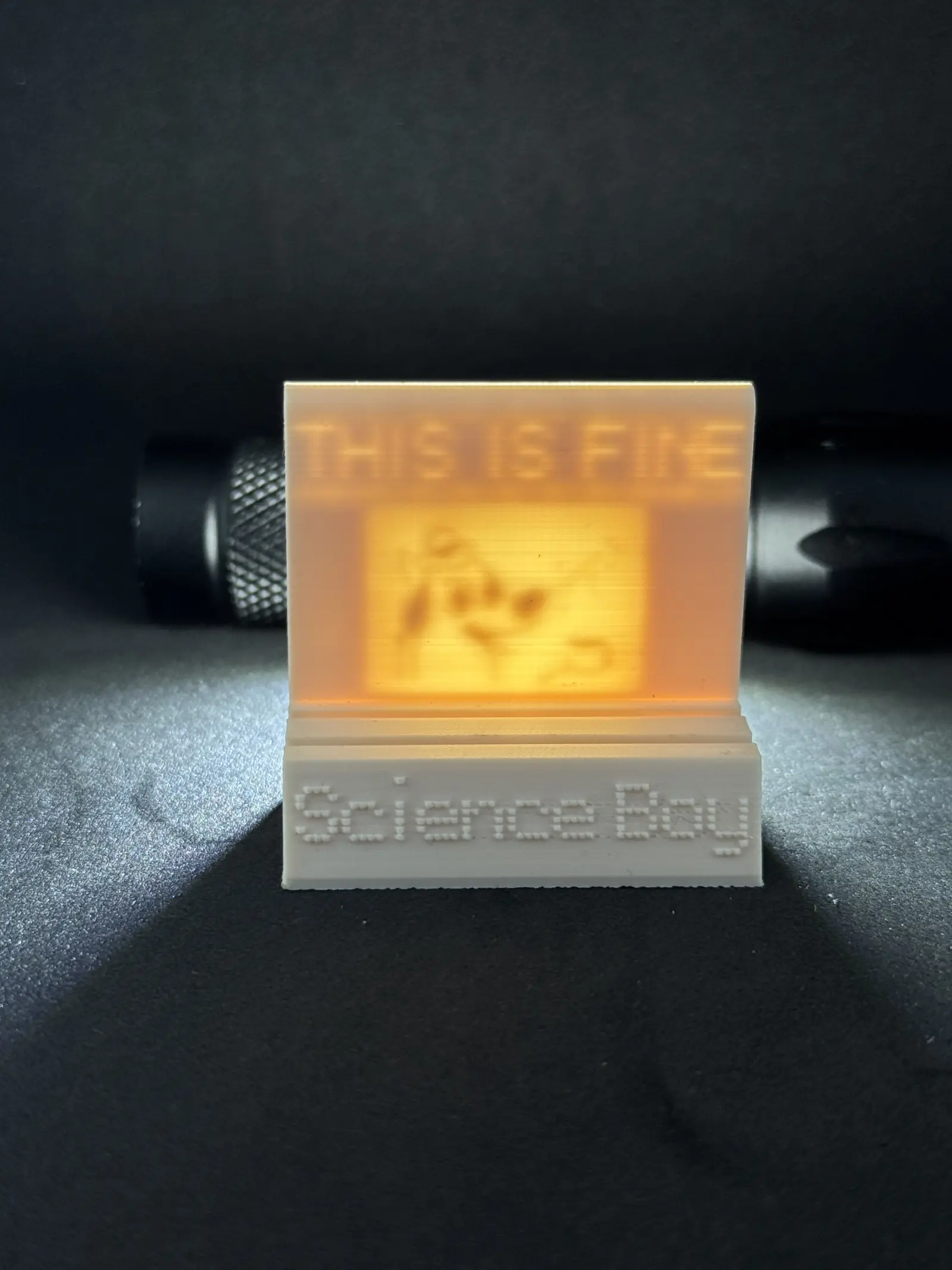

為了這個裝置，我也做了一個 3d 列印的底座，其中這個底座有設計一些小巧思在裡面，裡面故意做中空的，這樣只要別人在照光的時候，就可以發現裡面的隱藏訊息（我塞了一些工作常用的迷因在裡面），實際測試的時候，建議列印使用 0.2mm 的噴頭，這樣文字內容才會比較清楚，字體是使用開源的點陣圖字體。

電路圖

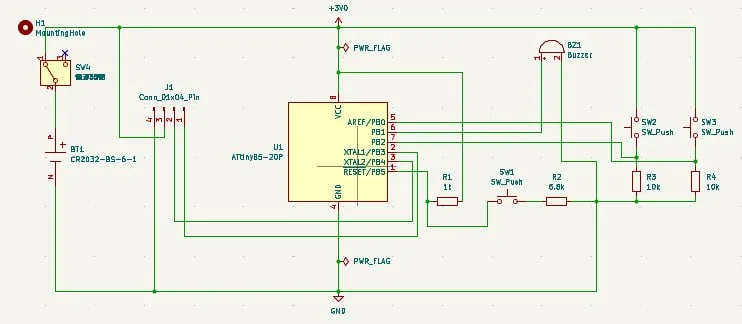

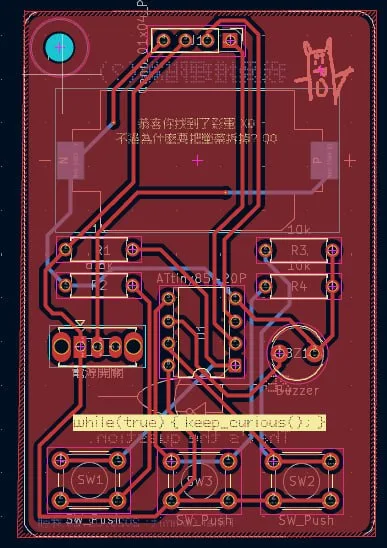

這次的專案也是透過 Kicad 來製作完成的，然後再由 JLCPC 制作 PCB。核心使用 ATtiny85，搭配 128×64 的 SSD1306 OLED、三顆按鍵、蜂鳴器和 CR2032 鈕扣電池。ATtiny85 的腳位不多，所以 OLED、按鍵和蜂鳴器幾乎把能使用的腳位都用完了，電路圖可以參考下圖。

在正式做成 pcb 之前，有先用麵包版搭建一組測試，測試後成功可以運行，才將電路圖送給廠商製作。

ATtiny85 燒入方式

因為 ATtiny85 本身沒有像 Arduino Uno 一樣的 USB 接頭，所以需要另外準備燒錄器。這次我直接使用手邊的 Arduino Uno，先把它變成一台 ISP 燒錄器，再透過麵包板和杜邦線把程式寫進 ATtiny85。

首先把 Arduino Uno 接上電腦，在 Arduino IDE 選擇 File → Examples → 11.ArduinoISP → ArduinoISP，確認開發板和連接埠都是 Uno 後，先把這個 Arduino 內建範例 上傳到 Uno。完成後，Uno 就可以拿來替其他 AVR 晶片燒錄。

接著需要讓 Arduino IDE 認得 ATtiny85。我使用的是 David A. Mellis 的 attiny 核心，先在 Arduino IDE 的偏好設定裡，把下面的網址加入「Additional Boards Manager URLs」：

1
https://raw.githubusercontent.com/damellis/attiny/ide-1.6.x-boards-manager/package_damellis_attiny_index.json

再到 Boards Manager 搜尋並安裝 attiny by David A. Mellis。

Arduino Uno 和 ATtiny85 的接線如下。以下是把 ATtiny85 單獨放在麵包板上，並由 Uno 供電的接法：

Arduino Uno ATtiny85
5V Pin 8（VCC）
GND Pin 4（GND）
D10 Pin 1（RESET／PB5）
D11 Pin 5（MOSI／PB0）
D12 Pin 6（MISO／PB1）
D13 Pin 7（SCK／PB2）

ATtiny85 上方的半圓缺口朝上時，左上角是 Pin 1，腳位會沿著晶片外圍逆時針編號。接線前最好再對照一次，因為晶片轉錯方向時，所有腳位都會跟著顛倒。

接好之後，在 Arduino IDE 選擇：

  • Board：ATtiny25/45/85
  • Processor：ATtiny85
  • Clock：Internal 1 MHz（這次專案使用的設定）
  • Programmer：Arduino as ISP

第一次使用或更改時脈設定時，要先按一次 Burn Bootloader。這裡不是真的替 ATtiny85 安裝一般 Arduino 那種開機程式，主要是在寫入 Fuse，讓晶片使用選定的時脈設定。

最後使用 Sketch → Upload Using Programmer 上傳，不能直接按平常的 Upload 按鈕。看到完成訊息後，就可以先斷開電源，再拔下 ATtiny85 放進電路板測試。

如果出現 invalid device signature 或一直找不到晶片，通常是晶片方向、D10～D13 接線、共地或 Programmer 選項有問題。如果程式可以運作，但動畫和聲音速度明顯不對，則多半是 Clock 選項和 Fuse 不一致，可以重新確認時脈後再執行一次 Burn Bootloader。（這步驟很重要，因為我前幾個晶片不知道為什麼運行速度都超慢，但是重新刷過一次以後，顯示速度會恢復正常了）

這個裝置使用 CR2032 供電，因此燒錄時不要同時裝著電池又接 Uno 的電源。如果要直接在完成的電路板上燒錄，也要先確認板上的其他元件能不能承受 Uno 的 5V；不確定時，先燒錄單獨的 ATtiny85 會比較安全。另外 PB0、PB1、PB2 同時也是 ISP 訊號腳，如果外接的按鍵或蜂鳴器影響通訊，也可以先暫時斷開，燒錄完成後再接回去。

程式與功能

這次的程式也是由 AI 輔助完成的，總共花費大概 4 小時左右。
不過起初不知道為什麼一直會破版，後來發現應該解析度調錯了，所以才會一直破版。後來修正後就正常了。

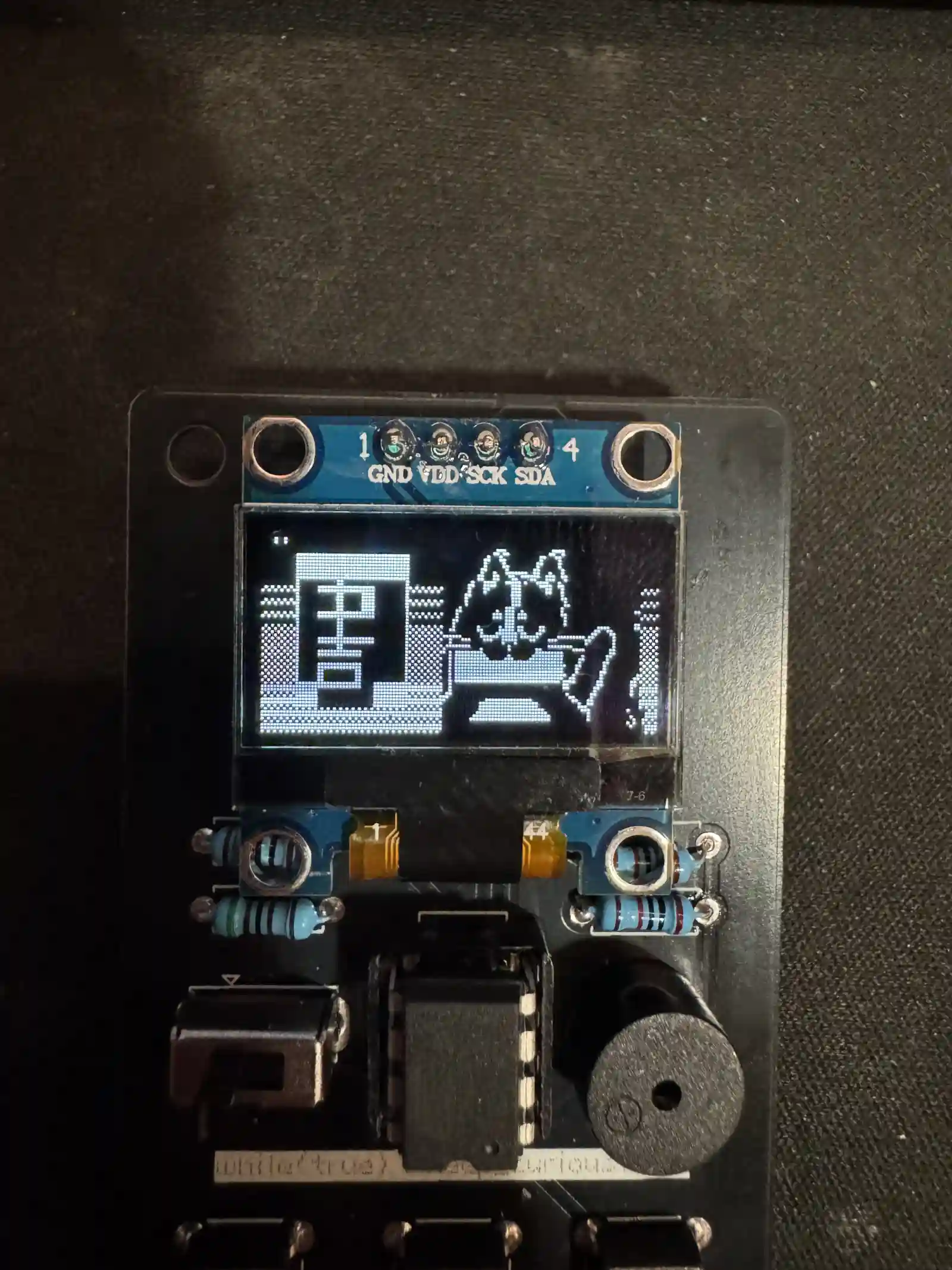

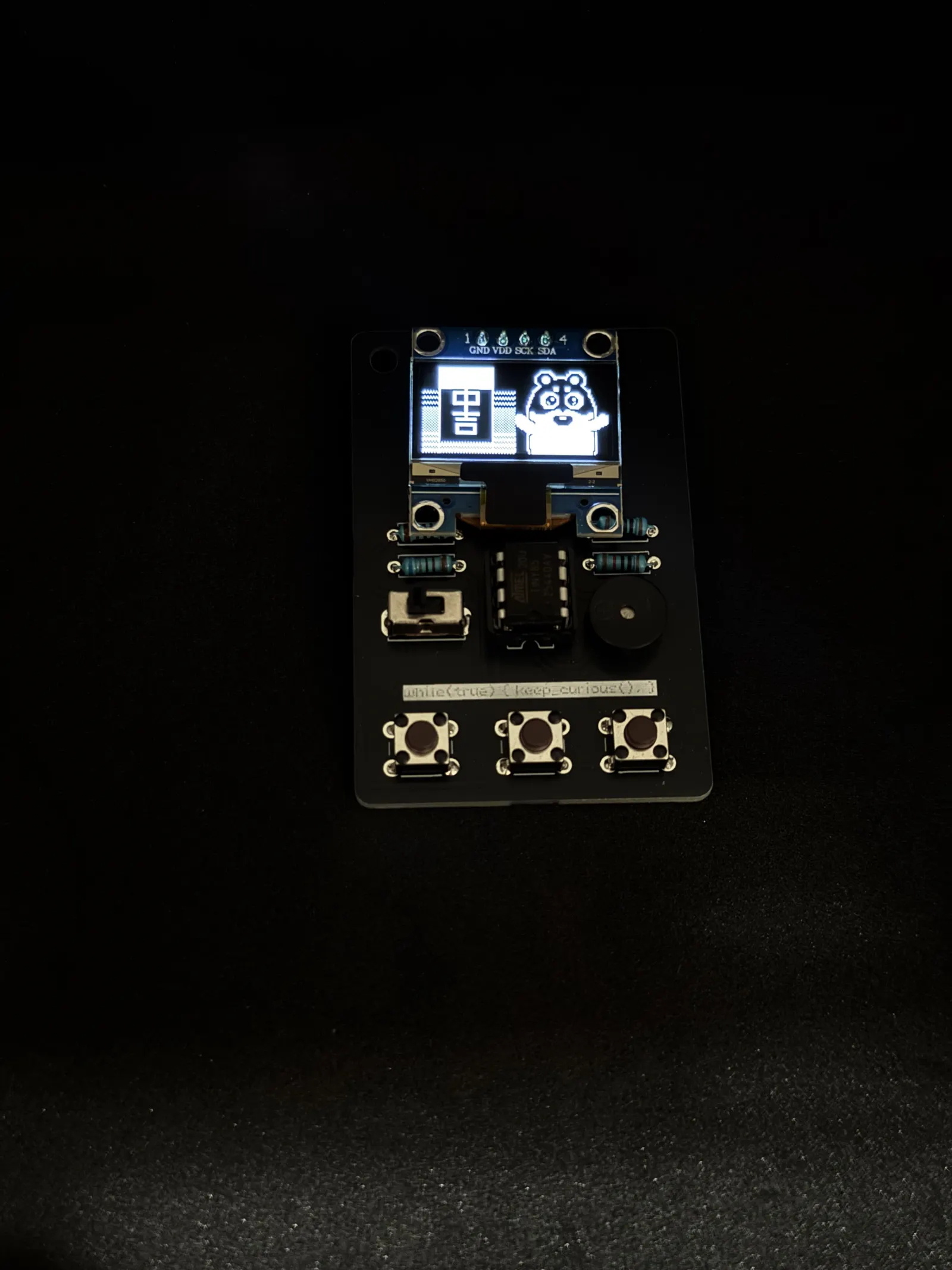

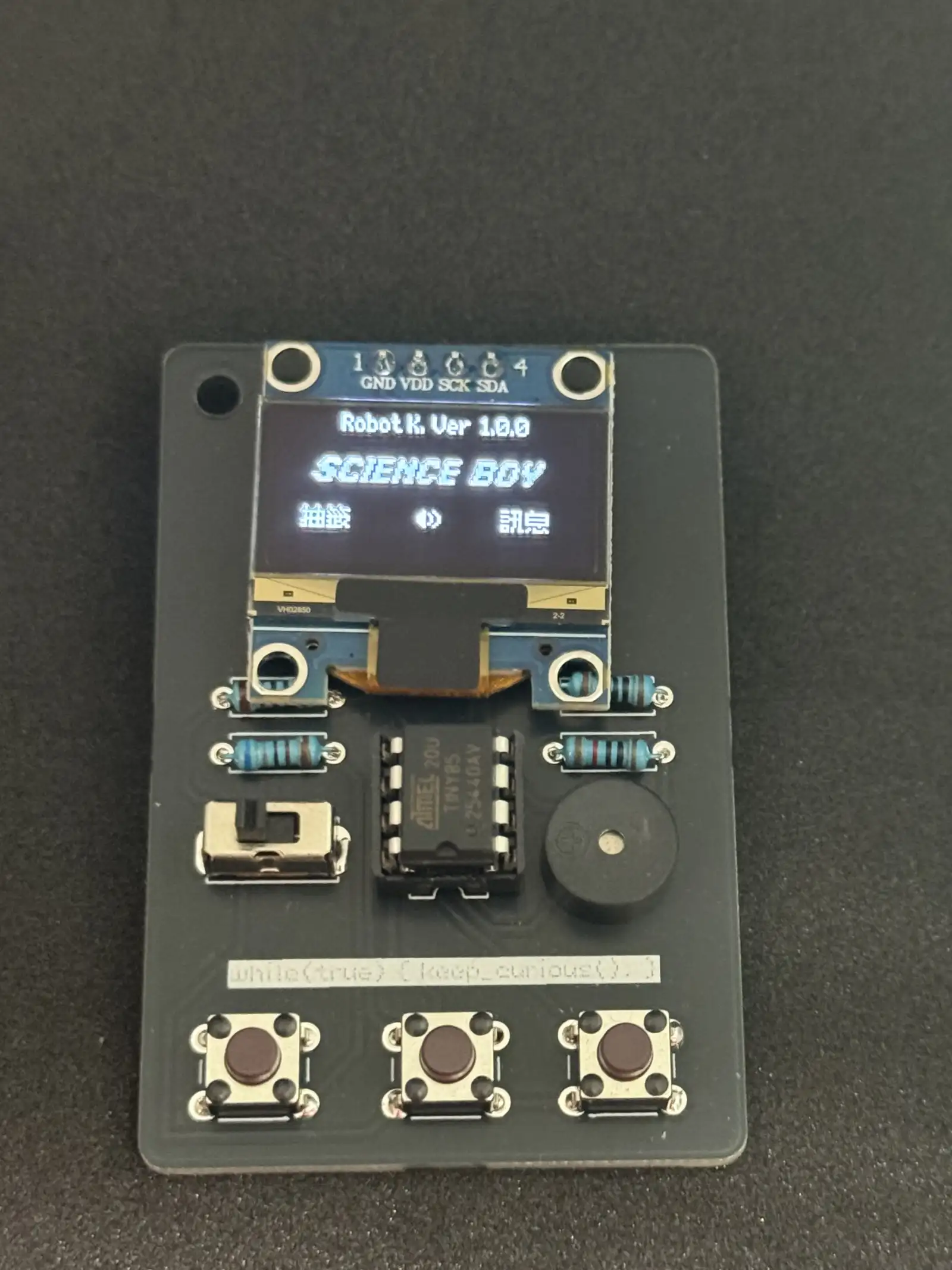

三顆按鍵分別用來抽籤、切換聲音，以及我想要給同事的訊息。抽籤共有大吉、中吉、小吉和凶（老闆頭像 XD ）四種結果，每種結果都有不同的貓咪圖案與音效。聲音設定會寫入 EEPROM，所以重新開機之後還會保留上一次的設定。給同事的訊息則是每個同事都會拿到我離職想要給他的話之類的。

難題：只有 8 KB 的空間

原本以為圖片轉成黑白點陣圖以後，應該不會占太多空間，結果實際放進去才發現完全不是這回事 XD

ATtiny85 只有 8 KB，光是一張 128×64 的黑白圖片就要 1 KB，放個幾張程式就塞不下了。但我又不太想把圖片、音效或抽籤功能拿掉，只好開始想辦法省空間。

後來把一些圖片縮小，顯示時再放大；重複出現的文字跟圖案也拆開來用。雖然處理起來比較麻煩，但最後有成功把原本想要的功能塞進去。

為了處理這些圖，我另外寫了一個瀏覽器版的 OLED 點陣圖工具。裡面有 16×16、64×64 和自訂尺寸三種模式，可以直接畫圖，也能匯入圖片後調整黑白門檻。

如果只需要畫面中的一小部分，也可以先選取範圍，再用 2% 為單位縮放和拼貼。工具同時支援復原、重做、反相，以及載入字型來產生文字。完成後會自動整理成 Arduino 可以使用的 PROGMEM 位元陣列，也能把原本的 Hex 資料貼回去繼續修改。

開啟 OLED 點陣圖工具

畫圖

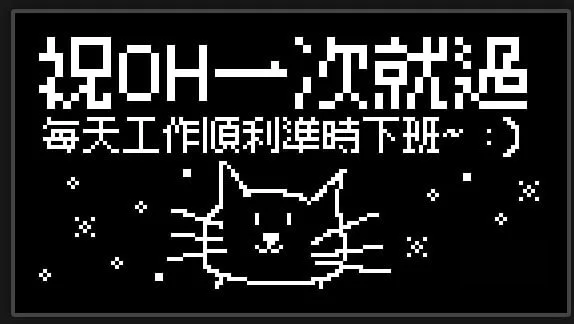

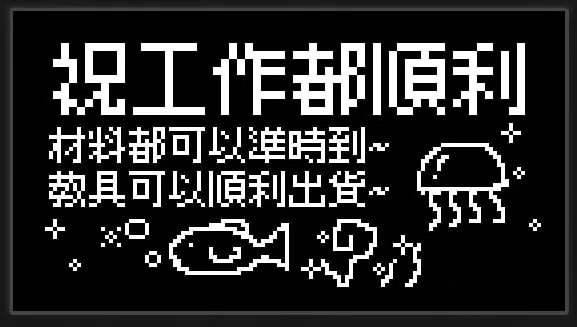

最後這個是我做的其中幾個給同事的訊息～畫圖部分總共有 20 位同事，大概花了兩三個小時完成這個部分。

電路板焊接

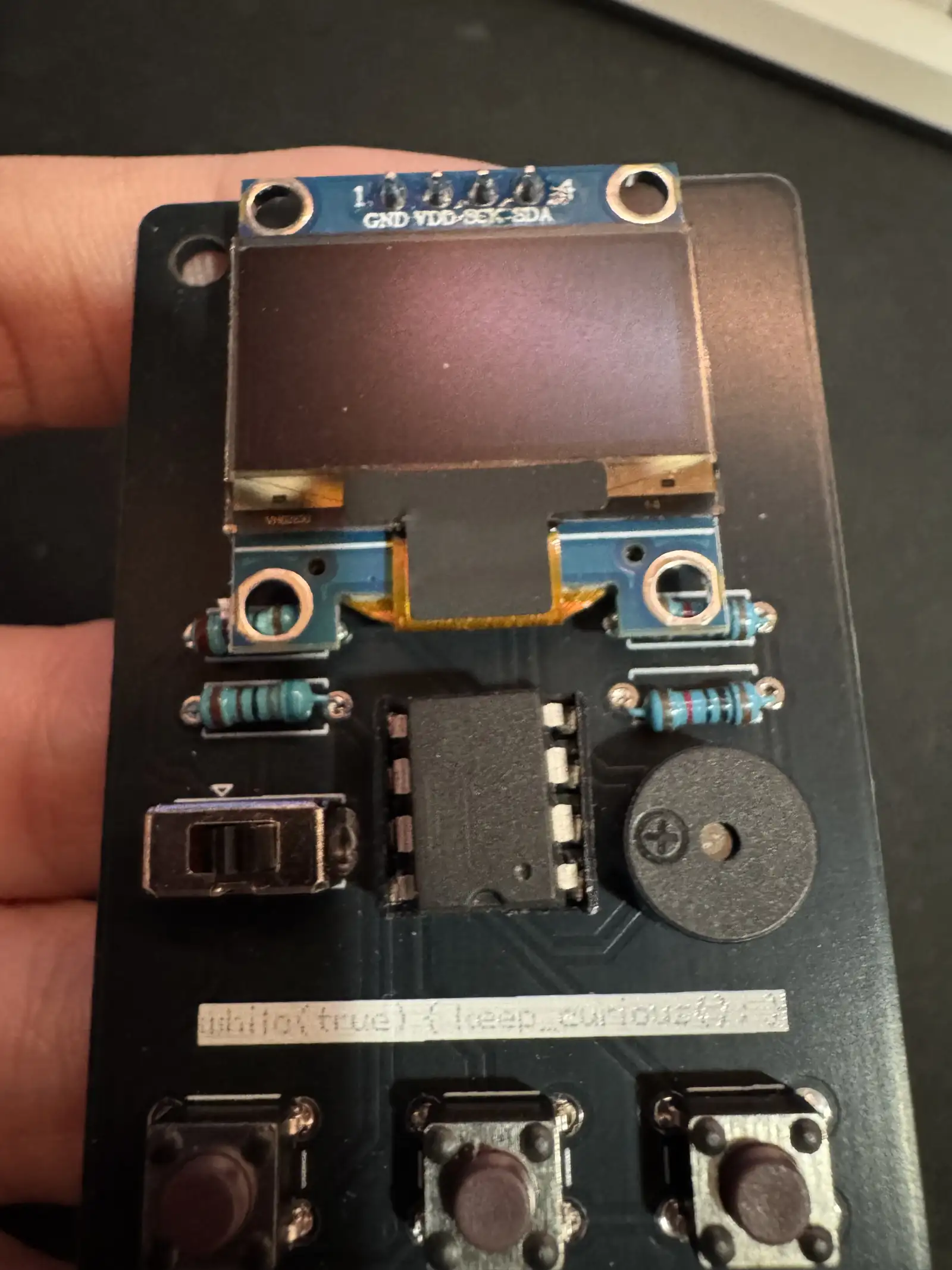

為了讓後續製作比較容易，這次的元件幾乎都選擇 THT 插件式封裝。這樣除了比較好焊，也能讓收到的人直接看到每個零件和中間那顆八隻腳的 ATtiny85。

一次製作大約 30 組，實際焊接花了八小時左右。因為前面已經先在麵包板確認過電路，PCB 送出前也有完整檢查，所以組裝時沒有遇到太多需要修改的地方。不過完成後還是有殘留一些助焊劑，讓部分電路板表面看起來有一點髒。

小彩蛋

除了先前說的那個 3D 列印底座有藏小彩蛋外，也在裡面塞了許多小彩蛋。

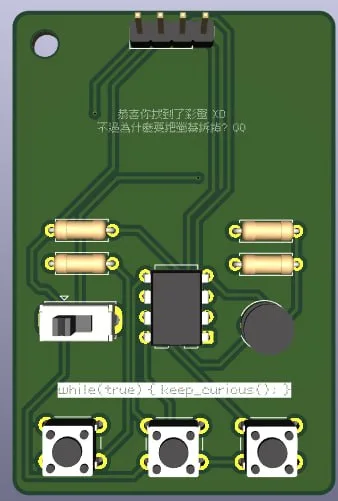

像是前面有 while(true){keep curious();} 就是希望收到的同事可以以直保持好奇心～
或是如果把 oled 拆掉後，下面就會露「出你為什麼要拆掉螢幕 ＱＱ」的字樣。

另外，為什麼這個裝置是把電路板直接顯露在外面，主要原因是因為之前在開發有關於晶片有關的課程，因此想說把 IC 露在外面，可以讓大家比較了解內部的結構。

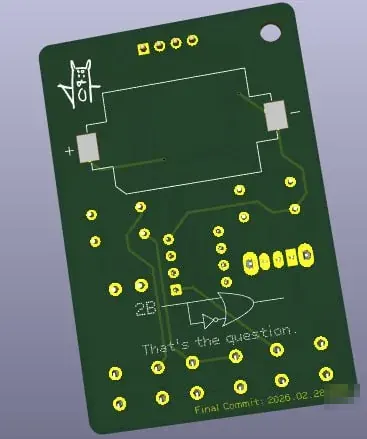

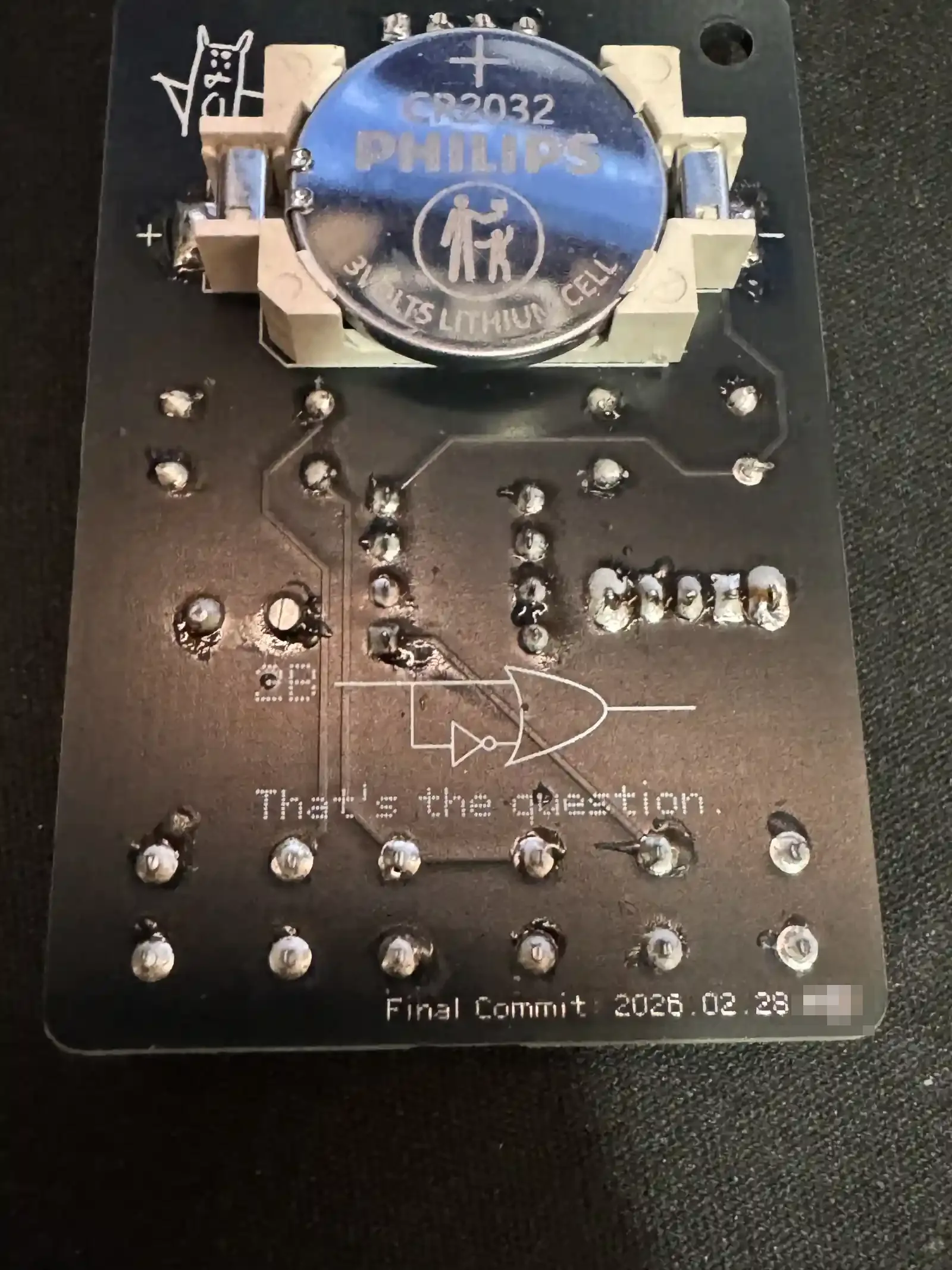

背面也有放一些內容，像是有經典的邏輯閘笑話（?），2B or not 2B 是呼應到以前開發的跟半導體相關的課程有關的內容，所以也一並放進去了。另外我覺得也滿符合我離職的心態，也是處於一個 to be or not to be 的抉擇中。在左上角也畫了一隻我們公司的吉祥物。

此外，在程式裡面，也偷偷加入了摩斯密碼跟小片段的音樂與摩斯密碼，只要在特定頁面開啟聲音，再按特定的按鈕就可以聽到。
